Rigol DS1102Z E

De Rigol DS1102Z-E Digitale Oscilloscoop is een krachtige 100 MHz oscilloscoop met twee kanalen, ontworpen voor zowel professionals als hobbyisten die betrouwbare meetresultaten vereisen. Met een sampling snelheid van 1 GSa/s en een geheugen van 24 Mpts, biedt deze oscilloscoop uitgebreide mogelijkheden om gedetailleerde golfvormen te analyseren en belangrijke signalen te detecteren.

Geavanceerde functies

Dankzij de laagschaling van 1 mV/div tot 10 V/div en een golfvormregistratiesnelheid van maximaal 30.000 wfms/s, kunnen gebruikers snel en efficiënt verschillende signalen en afwijkingen registreren. De oscilloscoop ondersteunt een breed scala aan triggeringsopties, waaronder:

- Windows

- N-te rand

- Vertraging

- Tijdsoverschrijding

- Runt

- RS232/UART

- I²C

- SPI

Daarnaast kunnen verschillende bus-decoderingen, zoals RS232, UART, I²C en SPI, eenvoudig worden uitgevoerd, wat het debuggen van communicatienetwerken eenvoudiger maakt.

Weergave en gebruikersinterface

Het 7-inch WVGA-TFT-display met een resolutie van 800 x 480 biedt een heldere en gedetailleerde weergave van de golfvormen, met de mogelijkheid om meer lagen van intensiteit weer te geven. Daarnaast zijn er tal van wiskundige functies beschikbaar, waaronder automatische meting van 37 golfvormparameters, vergezeld van statistieken zoals maximum, minimum en gemiddelde waarden. Dit maakt het analyseren van signalen eenvoudiger en efficiënter.

Handige verbindingen

Met verschillende interfaces zoals USB-host en -apparaat, LAN (LXI) en AUX, voldoet de DS1102Z-E aan de hoogste normen van de LXI CORE 2011 DEVICE-klasse. Dit maakt het mogelijk om op afstand commando's uit te voeren en zorgt voor een flexibele integratie in verschillende meetomgevingen.

Toebehoren en ondersteuning

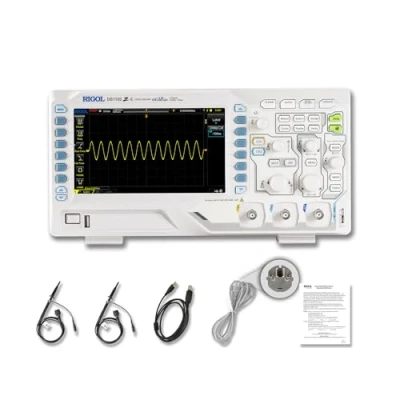

Bij de oscilloscoop worden verschillende accessoires geleverd, waaronder twee passieve probes (RP3300A, 350 MHz) en een netsnoer. Ook zijn er documentatie in PDF-formaat beschikbaar voor verdere ondersteuning en gebruiksgemak.

De Rigol DS1102Z-E is een innovatieve digitale oscilloscoop die moderne technologie combineert met gebruiksvriendelijke functies. Deze oscilloscoop is ideaal voor een breed scala aan toepassingen, of het nu gaat om engineering, onderwijs of het ontwikkelen van complexe elektronica. Met zijn betrouwbare features en uitgebreide mogelijkheden is de DS1102Z-E een uitstekende keuze voor elke technicus of ingenieur.
