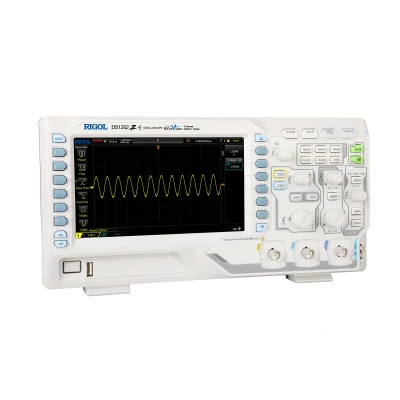

Rigol DS1202Z E Oscilloscoop

De Rigol DS1202Z-E is de nieuwste scoop in de DS1000Z-E serie. Deze serie beschikt over oscilloscopen met zeer hoge prestaties voor een betaalbare prijs. De scope heeft 2 analoge kanalen, een grote bandbreedte van 200 MHz en een sample rate van 1 GSa/s wat hem zeer geschikt maakt voor een breed scala aan bijvoorbeeld debug, ontwerp en educationele toepassingen. De DS1202Z-E beschikt over de zogeheten 'Innovative Ultravision Technology'. Deze technologie zorgt er voor dat de scoop een zeer grote geheugendiepte van 24 Mpts en waveform capture rate van 30000 waveforms per seconde heeft. Daarnaast maakt deze technologie het mogelijk om real-time tot wel 60000 frames waveforms op te nemen en af te spelen. Verder heeft deze scoop ook een 'intensity graded color display' wat inhoudt dat het signaal duidelijker weergegeven wordt op plekken waar het het meest voorkomt. Met de interfaces kan deze scoop ook aangesloten worden op bijvoorbeeld een PC voor het overzetten van meetresultaten. Daarnaast is het mogelijk om meetresultaten op een USB-stick op te slaan. Verder zorgen het compacte ontwerp en het lage gewicht van deze scoop er voor dat hij gemakkelijk op bijna elke werkplek gebruikt kan worden. Specificaties Bandbreedte200 MHz Kanalen2 Max. real-time Sample Rate1 GSa/s (1 kanaal), 500 MSa/s (2 kanalen) Max. geheugendiepte24 Mpts (1 kanaal), 12 Mpts (2 kanalen) Max. waveform capture rate30000 wfms/s Verticale resolutie8 bits Display7" TFT LCD (800x480 Px) Decodeer/trigger bussen2 (Parallel, RS232/UART, I2C, SPI) Horizontale schaal2 ns/div - 50 s/div Verticale gevoeligheid1 mV/div - 10 V/div Max. spanningCAT I 300 Vrms, CAT II 100 Vrms Rise time1.75 ns InterfacesUSB Host/Device, LAN, Aux output Gewicht3.5 kg Afmetingen313.1 x 160.8 x 122.4 mm Accessoires Deze Rigol oscilloscoop wordt standaard geleverd inclusief: Netsnoer USB kabel 2 passieve probes (350 MHz) Plus en minpuntenGrote bandbreedteGrote geheugendiepteKleinste schaal is 1mV/divVerticale instellingen gedeeld voor beide kanalenDownloadsDS1202Z-E Datasheet (2.48 MB)Download DS1000Z-E user guide (8.54 MB)Download

【200 MHz bandbreedte, 1 GSa/s bemonsteringssnelheid】Deze digitale oscilloscoop is uitgerust met een bandbreedte van 200 MHz, een bemonsteringssnelheid van 1 GSa/s en een geheugendiepte van 24 Mpts, waardoor langdurige signalen kunnen worden vastgelegd en ingenieurs complexe golfvormen nauwkeurig kunnen analyseren Multifunctioneel meetapparaat: deze oscilloscoop beschikt over een frequentiemeter en ondersteunt de decodering van protocollen zoals RS232/UART, I2C, SPI. Het beschikt ook over een FFT-analyse en automatische meetfuncties, die de testefficiëntie aanzienlijk verbeteren 【Opname en afspelen van golfvormen】Deze digitale oscilloscoop biedt de functie van het opnemen van golfvormen, waardoor de variaties van het signaal gemakkelijk kunnen worden vastgelegd en afgespeeld om ingenieurs te helpen bij het identificeren van storingen 【High-definition display】Met een 7 inch TFT-display biedt deze oscilloscoop een weergave in 256 grijsniveaus, geeft een effect dat vergelijkbaar is met een fosforscherm en toont duidelijk de details van de variaties van de golfvorm 【Afstandsbediening & ontwikkelingsondersteuning】Deze digitale oscilloscoop is uitgerust met USB- en LAN-poorten, die bediening op afstand via een pc mogelijk maken. Hij ondersteunt secundaire ontwikkeling, is compatibel met SCPI-opdrachten en integreert gemakkelijk met LabVIEW-, Visual Basic- en Visual C++-software 【Compatibiliteit met meerdere scenario's en garantie】De RIGOL DS1000Z-E laboratoriumoscilloscoop biedt 24/24 technische ondersteuning en 3 jaar garantie. Het wordt veel gebruikt in R&D, onderwijs, onderhoud en industriële tests en biedt een krachtige en voordelige meetoplossing
