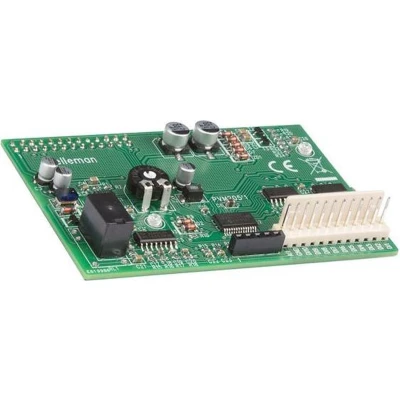

Oscilloscoop en Logic Analyzer Shield voor Raspberry Pi

Bol Partner

Whadda Oscilloscoop en Logic Analyzer Shield voor Raspberry PiHeb je een Raspberry Pi? Met dit shield krijgt u een digitale geheugenoscilloscoop! Alle standaard eigenschappen van de oscilloscoop zijn aanwezig en de broncode wordt meegeleverd zodat je eigen applicaties kunt ontwikkelen. Als bonus beschik je ook over een 10-kanaals logic analyzer, een handig instrument om digitale signalen te meten.Specificaties:Kleur: groenGeslacht: unisexMateriaal: kunststofAfmetingen: 56 x 56 x 17 mm (L x B x H)Compatibel met: Raspberry PiTechnische specificaties (oscilloscoop):Max. bemonsteringsfrequentie: 1MS/sBandbreedte van de ingangsversterker: 200kHz (-3dB)Metingen tot: 100kHzIngangsimpedantie: 100kohm // 20pFMax. ingangsspanning: 30Vp (AC + DC)Ingangskoppeling: AC+DCAD-resolutie: 8 bitsOpnamelengte: 800 monstersBedrijfsmodi: Run, SingleInstelbare triggerniveau: in 254 stappenTijdbasisbereik: in 15 steppen, 5µs/divisie tot 200ms/divisieBereik ingangsgevoeligheids: in 6 stappen, 100 mV/divisie tot 5 V/divisieIngangsgevoeligheid: 3mV-displayresolutieWeergave van de signaalmarkers voor tijd en spanning: jaFrequentieweergave: ja (via markeringen)Technische specificaties (logic analyzer):Aantal kanalen: 10Opnamelengte: 10x800 monstersMax. bemonsteringsfrequentie: 1MS/sMax. ingangsspanning: 5VDC

Conrad

Heb je een Raspberry Pi? Voeg dit shield toe en u beschikt ook over een digitale geheugenoscilloscoop!Dit shield biedt alle standaard oscilloscoopfuncties en beschikt over de broncode, zodat u uw...
