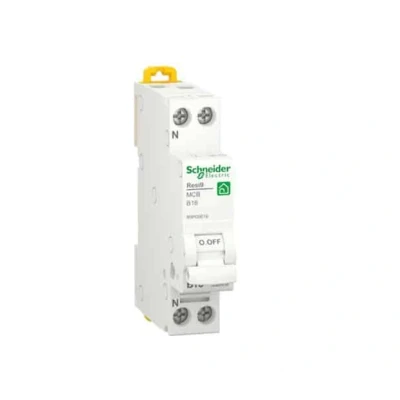

Installatieautomaat 1P+N 16A B Karakteristiek 6000A Resi9 Schneider Electric R9P09616

Beschrijving Dit Resi9-product is een LV-installatieautomaat (MCB). Het is een 1P+N stroomonderbreker met 1 beschermde pool en 16A In nominale stroom en B-uitschakelkromme. De Icn kortsluitvastheid bedraagt tot 6000 A bij 230 VAC volgens EN/IEC 60898-1 norm. Dit product voldoet aan de norm EN/IEC 60898-1. Deze miniatuur stroomonderbreker beschermt de stroomkring tegen kortsluiting en overbelastingsstroom. Resi9 is gericht op woningen voor individuele en collectieve gebouwen. Hij heeft een elektrische levensduur die oploopt tot 10000 cycli en een mechanische levensduur tot 20000 cycli. De bedrijfsspanning van de UPS is 230 VAC. De Ui nominale isolatiespanning is 500VAC. De werkfrequentie is 50 Hz of 60 Hz. Deze kan op een DIN-rail worden gemonteerd voor een modulaire installatie. De breedte is 2 stukken van 9mm. De kleur van het product is wit (RAL9003). De afmetingen zijn (B) 18mm x (H) 81mm x (D) 70,5mm. Volgens de IEC 60529-norm bedraagt de beschermingsgraad IP20 en IP40 in de behuizing. De bedrijfstemperatuur is -25°C tot 60°C. De bewaartemperatuur is -40°C tot 60°C. Kenmerken Productnaam: Schneider Resi9 Miniatuur Vermogensschakelaar Producttype: Miniatuur vermogensschakelaar Toepassing: Distributie Specificaties: Polen Beschrijving: 1P + N Aantal Beschermde Polen: 1 Neutrale Positie: Links Nominale Stroom [In]: 16 A Netwerktype: AC Uitschakeltechnologie: Thermisch-magnetisch Karakteristiekkromme: B Afbreekcapaciteit: 6000 A Icn bij 230 V AC 50/60 Hz conform EN/IEC 60898-1 Normen: EN/IEC 60898-1 Kwaliteitslabels: KEMA Netwerkfrequentie: 50/60 Hz Nominale Bedrijfsspanning [Ue]: 230 V AC 50/60 Hz Magnetische Uitschakellimiet: 3…5 x In AC Beperking Klasse: 3 conform EN/IEC 60898-1 Nominale Isolatiespanning [Ui]: 440 V AC Nominale Stootspanning [Uimp]: 4 kV Bedieningstype: Omschakelen Lokale Signalisatie: AAN/UIT indicatie Montagemodus: Clip-on Montagesteun: DIN-rail Aantal Modules van 9 mm: 2 Afmetingen: 81 mm (hoogte), 18 mm (breedte), 70,5 mm (diepte) Inbouwdiepte: 44 mm Netto Gewicht: 110 g Kleur: Wit (RAL 9003) Mechanische Duurzaamheid: 20000 cycli Elektrische Duurzaamheid: 7500 cycli Aansluitingen: Aansluitklemmen: Tunnelaansluitklemmen (boven- of onderkant) – 1…16 mm² stijf, 1…10 mm² flexibel met kopring, 1…10 mm² flexibel Draadstrip Lengte: 13 mm voor boven- of onderkant aansluiting Aanhaalmoment: 2 N.m boven- of onderkant Omgevingscondities: IP-beschermingsgraad: IP20 Vervuilingsgraad: 2 conform EN/IEC 60898-1 Overspanningscategorie: III Tropicalisatie: 2 conform IEC 60068-1 Relatieve Vochtigheid: 95% bij 55 °C Bedrijfstemperatuur: -25…60 °C Opslagtemperatuur: -40…60 °C Waarom Kiezen voor de Schneider Resi9 Miniatuur Vermogensschakelaar? De Schneider Resi9 miniatuur vermogensschakelaar is de perfecte keuze voor betrouwbare stroomverdeling in uw groepenkast. Met zijn robuuste ontwerp en hoogwaardige materialen biedt deze vermogensschakelaar optimale bescherming en duurzaamheid. Belangrijkste Voordelen: Betrouwbare Bescherming: Met een thermisch-magnetische uitschakeltechnologie en een breekcapaciteit van 6000 A Icn, biedt deze schakelaar uitstekende beveiliging tegen overstroom en kortsluiting. Gebruiksvriendelijk: De clip-on montagemodus en DIN-rail ondersteuning zorgen voor eenvoudige installatie en integratie in elke groepenkast. Duurzaamheid: De mechanische duurzaamheid van 20000 cycli en elektrische duurzaamheid van 7500 cycli garanderen een lange levensduur. Veiligheid: Voldoet aan EN/IEC 60898-1 normen en is gecertificeerd met KEMA kwaliteitslabels, wat zorgt voor extra betrouwbaarheid en veiligheid. Compact en Efficiënt: Met een breedte van slechts 18 mm en een inbouwdiepte van 44 mm, is deze schakelaar compact
