ESR / LAGE WEERSTAND EN CAPACITEITSMETER

Bol Partner

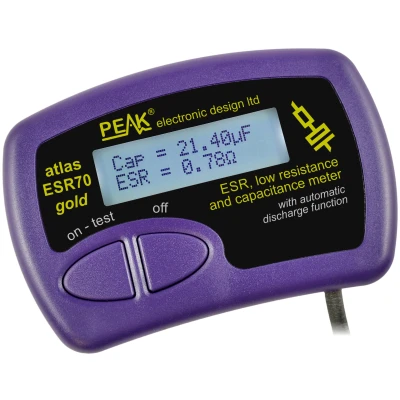

Peak ESR / lage weerstand en capaciteitsmeter - GOLD versie · Met “audible alerts” · ESR meetbereik van 0 tot 20 Ohm · ESR resolutie lager dan 0,01 Ohm · Meetbereik capaciteiten van 1µF tot 22mF (22,000µF) · Eveneens geschikt voor het meten van lage weerstanden · Intern beveiligingscircuit beperkt het risico tot beschadiging door restspanning aanzienlijk . · Geïntegreerd gecontroleerd ontlaadcircuit beperkt de nood om de condensatoren manueel te ontladen alvorens te testen · Geschikt voor ESR (equivalente serieweerstand) metingen zowel op componenten in circuits als op losse componenten · Automatisch en handmatig uitschakelen · Handleiding: enkel beschikbaar in het Engels Specificaties Basis productinformatie · Talen van de handleiding: Engels · Primaire kleuren: Purper · Extra kleuren: Zwart · Diepte van het product: 20 mm · Hoogte van het product: 70 mm · Breedte van het product: 103 mm · Gewicht Product: 98 g · Materiaal: ABS · Gedetailleerde informatie: o Meetbereik: 0 Ohm ~ 40 Ohm o Resolutie (ESR 2 Ohm): 0.1 Ohm ~ 0.2 Ohm o Nauwkeurigheid (ESR 2 Ohm): ± 1.5 % ± 0.2 Ohm o Overspanning (C 10 µF): ± 50 V o Spanningslimiet voor Automatische Ontlading: ± 50 V Technische gegevens · Automatische uitschakeling : Ja Omgevingsgegevens · Bedrijfstemperatuurbereik 10-35 °C Gebruikseigenschappen · Hoorbare waarschuwingen: Ja · Bereik batterijspanning: 8.5-12 V · Bereik capaciteitsmeting: 1-22000 µF · Automatische uitschakeltijd: 60 s Voeding · Batterijen inbegrepen: Ja · Benodigde batterij: Ja · Aantal batterijen: 1 · Accuspanning: 12 V · Lage batterij-indicator: Ja · Waarschuwingsdrempel spanning: 8.5 V · Samenstelling batterij: Alkaline · Batterij IEC grootte: A23 (8LR932, 1811A, 3LR50, 8LR23, 8LR932, AS23S, E23A, GP12A, GP23, GP23A, K23A, L1018, LR23A, MN21, MN23, P23GA, VR22, V23GA)

Eleshop

De ESR70 gold van Peak Electronics is een ideale meter voor iedereen die werkt met condensatoren. Deze meter berekent niet alleen de capaciteit, maar ook het zogenaamde Equivalent Series Resistance, ofwel de weerstand (en daardoor spanningsval) die de condensator in een schakeling veroorzaakt. De ESR70 detecteert automatisch als er een condensator verbonden wordt en meet de eigenschappen dan direct. Dit wordt bevestigd met een geluidstoon. Bij grote condensatoren kan er veel vermogen opgeslagen worden, vandaar dat de meter automatisch de capaciteit ontlaadt na de meting. Als de ESR waarde de maximum meetbare overschrijdt wordt dit kenbaar gemaakt met een audiosignaal.Erg compact en met maar 2 knoppen is de meter eenvoudig in gebruik. Daarnaast heeft het apparaat geen problemen met bijvoorbeeld Elcos, daar de polariteit bij het aansluiten niet uit maakt. Met behulp van de ESR functie is het eenvoudig te detecteren of condensatoren nog functioneel zijn. Dit kan zelfs wanneer de condensator nog in de schakeling bevestigd is. De huidige firmwareversie is 6.3. Eleshop verkoopt de nieuwe gold variant, met de 1.5V batterij. Specificaties Max. capaciteit90.000 µF Capacitieve precisie±4 % ±0.2 µF ESR meetbereik0 - 40 Ω ESR resolutie0.01 Ω ESR precisie±1,5% ±0.2 Ω Afmetingen103 x 70 x 20 mm Accessoires De ESR70 gold wordt geleverd met de volgende accessoires Gebruikershandleiding Gold-plated meetconnectoren, met losse krokodilklemmen Batterij

Amazon

Het geïntegreerde ontladingscircuit zorgt ervoor dat een opgeladen condensator het apparaat niet beschadigt ESR-meetbereik - van 0 tot 20 ohm Voor gebruik binnen of buiten het circuit voor ESR en lage ohm weerstandsmetingen Gemaakt in het VK Houd er rekening mee dat vanwege constante productverbeteringen het werkelijke uiterlijk van het product kan afwijken van de getoonde afbeeldingen. De productafbeeldingen zijn alleen ter referentie. De functionaliteit blijft hetzelfde

Conrad

Deze ESR70 tester is een geavanceerd meetinstrument voor het meten en analyseren van condensatoren. De tester is zowel geschikt voor ESR-metingen (equivalente serieweerstand) als voor de capaciteit...
