Delock LTE/HSPA/GSM antenne, MHF/U.FLI/I PEX (WiFi, DECT), Netwerkantenne

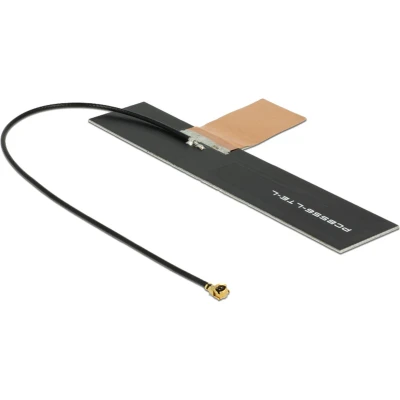

Deze LTE PCB-antenne met MHF IPEX (v) connector is bedoeld om in apparatuur signalen te verzenden en te ontvangen. De antenne is een interne LTE-antenne met een vrouwelijke Hirose U.FL MHF IPEX-aansluiting. Het frequentiemasker omvat meerdere banddelen en biedt een opslagformaat voor compacte systemen waar ruimte beperkt is. De aansluiting wordt veel gebruikt in laptops en kleine systemen voor Wi‑Fi, en ook in draagbare apparaten voor GPS. De connectoren zijn ontworpen voor hoogfrequente toepassingen tot circa 6 GHz en zijn altijd vrouwelijke aansluiting, terwijl de apparatuur een mannelijke aansluiting biedt. De specificaties vermelden een impedantie van 50 Ohm, een afmeting van 85 x 17 x 0,8 mm en een temperatuurbereik van -10 °C tot 55 °C. Het bereik omvat de frequenties 791–960 MHz, 1710–2170 MHz en 2500–2700 MHz, met een versterking van 0,5–2,0 dBi.

Specificaties

• connector: Hirose U.FL MHF IPEX (vrouwelijk)
• frequentiebereik: 791–960 MHz, 1710–2170 MHz, 2500–2700 MHz
• sterkte: 0,5–2,0 dBi
• type antenne: interne LTE PCB antenne
• kabeltype: 1,13 mm (U.FL-LP-068)
• impedantie: 50 Ohm

De aansluiting is niet ontwikkeld voor veelvuldig aan- en loskoppelen, dit kan slechts enkele keren waarna vervanging nodig is.
