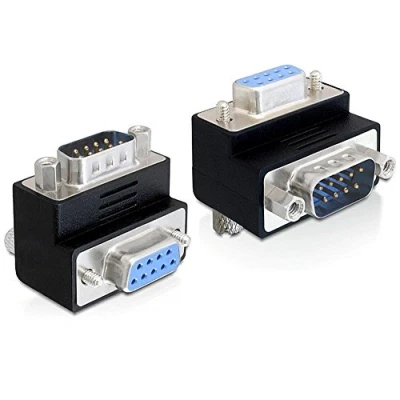

Delock Adapter Sub D 9 Pin Stecker > Buchse 270 gewinkelt

Deze seriële RS232 haakse adapter is ontworpen om een 9-pins SUB-D aansluiting op een praktische en ruimtebesparende manier 90 graden haaks te benaderen. Het product, aangeduid als versie 4, biedt twee mogelijke aansluitingsmethoden die een veelzijdige toepassing mogelijk maken in verschillende situaties.

Aansluitmogelijkheden

# Mannelijke poort

Wanneer de aansluiting die u wilt benaderen een mannelijke 9-pins SUB-D connector is, is het van belang dat deze mannelijke poort beschikt over schroefaansluitingen. Dit stelt u in staat om de duimschroeven stevig vast te schroeven en te zorgen voor een optimale connectie. De mannelijke zijde van de adapter is voorzien van schroefaansluitingen, waardoor een vrouwelijke connector met duimschroeven stevig kan worden bevestigd. De haakse verbinding leidt de kabel direct naar beneden, waardoor er weinig ruimte achter uw apparaat in beslag wordt genomen.

# Vrouwelijke poort

Indien u een vrouwelijke 9-pins SUB-D aansluiting wenst aan te sluiten, dient ook deze poort over schroeven te beschikken voor een stevige verbinding. De vrouwelijke zijde van deze adapter is uitgerust met duimschroeven, waarmee een mannelijke connector met schroefaansluitingen veilig kan worden bevestigd. Deze configuratie leidt de kabel via de haakse verbinding direct naar boven, wat eveneens ruimte bespaart.

Technische Specificaties

SUB-D connectoren, soms aangeduid als D-Sub of D-Subminiatuur, zijn veelgebruikte stekkerverbindingen, voornamelijk toegepast in computers en oudere seriële apparaten. De naam "miniatuur" dateert uit de tijd dat deze connectoren populair waren, maar tegenwoordig zijn ze vrij groot. SUB-D connectoren bestaan in verschillende pinconfiguraties: 9 pinnen (ook wel aangeduid als E), 15 pinnen (A), 25 pinnen (B), 37 pinnen (C), en 50 pinnen (D). Elke connector begint met de letter 'D' gevolgd door het aantal pinnen en de aanduiding 'M' voor mannelijke of 'F' voor vrouwelijke connectors.

RS-232 Pinout

De RS-232 standaard, die oorspronkelijk een 25-pins connector omvatte, ziet u in de praktijk tegenwoordig vooral in de 9-pins uitvoering. De pintoewijzing is als volgt:

- pin 1 tot 5 (boven van links naar rechts):

- 1 = Data Carrier Detect (DCD)

- 2 = Received Data (RXD)

- 3 = Transmit Data (TXD)

- 4 = Data Terminal Ready / Data Transmit (DTR)

- 5 = Signal Ground (GND)

- pin 6 tot 9 (onder van links naar rechts):

- 6 = Data Set Ready (DSR)

- 7 = Request To Send (RTS)

- 8 = Clear To Send (CTS)

- 9 = Ring Indicator (RI)

Conclusie

Met deze veelzijdige en ruimtebesparende seriële RS232 haakse adapter kunt u eenvoudig en betrouwbaar verbinding maken met verschillende 9-pins SUB-D aansluitingen. Of het nu gaat om een mannelijke of vrouwelijke poort, de adapter biedt de vereiste connectiviteit en functionaliteit voor uw seriële apparaten.
