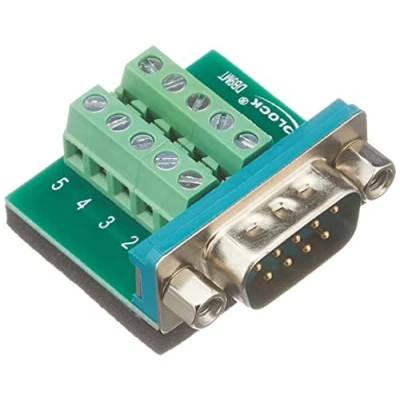

Delock Adapter 65269 D sub male connector 180 Aantal polen: 9, 10 1 stuk(s)

Met de seriële RS-232 connector 9-pins SUB-D (v) naar 6-pins Terminal Block heeft u een betrouwbare en veelzijdige oplossing voor uw seriële communicatiebehoeften. Deze connector is ideaal voor het verbinden van diverse apparaten met een 9-pins SUB-D connector. Het ontwerp van de connector maakt het mogelijk om deze stevig aan een kabel te bevestigen door middel van schroeven, wat zorgt voor een veilige en stabiele verbinding, essentieel in industriële omgevingen en hobbytoepassingen.

Terminal Block Connector

De 6-pins Terminal Block connector is bijzonder geschikt voor hobbyisten en voor test- en ontwikkelingsomgevingen. Het biedt de mogelijkheid om meerdere keren te worden hergebruikt en maakt het eenvoudig om verbinding te maken met kabels. Hierdoor is het een praktische keuze voor het aanpassen of uitbreiden van uw systemen zonder de noodzaak voor complexe soldeerwerkzaamheden.

SUB-D Connectoren

SUB-D connectoren, ook wel bekend als D-Sub of D-Subminiatuur, zijn wijdverspreide aansluitingen in computertechnologie. De naam 'miniatuur' dateert uit een tijd dat deze connectoren relatief klein waren, maar tegenwoordig zijn ze een standaardcomponent in veel apparaten. SUB-D connectoren hebben een gestructureerd nummeringssysteem, waarbij ze beginnen met de letter 'D', gevolgd door een letter die het aantal pinnen aangeeft: A voor 15 pinnen, B voor 25 pinnen, C voor 37 pinnen, en D voor 50 pinnen. De aanduiding 'M' staat voor Male (mannelijk) en 'F' voor Female (vrouwelijk). Een DB25M is bijvoorbeeld een mannelijke 25-pins connector, terwijl een DA15M een vrouwelijke 15-pins connector is.

USB naar Serieel

Voor systemen die geen seriële poort beschikken, biedt een USB naar serieel converter een handige oplossing. Dit maakt het eenvoudig om een verbinding tot stand te brengen tussen moderne computers en apparaten die afhankelijk zijn van seriële communicatie.

RS-232 Pintoewijzing

Een belangrijk aspect van de RS-232 connector is de pintoewijzing. De standaard 9-pins RS-232 connector heeft de volgende pinout:

- Pin 1: Data Carrier Detect (DCD)

- Pin 2: Received Data (RXD)

- Pin 3: Transmit Data (TXD)

- Pin 4: Data Terminal Ready / Data Transmit (DTR)

- Pin 5: Signal Ground (GND)

- Pin 6: Data Set Ready (DSR)

- Pin 7: Request To Send (RTS)

- Pin 8: Clear To Send (CTS)

- Pin 9: Ring Indicator (RI) (met beschermingsgrond aan de buitenzijde)

Deze connector is specifiek ontworpen voor industriële toepassingen waar het aansluiten van afzonderlijke kabelbundels met open kabeleinden vereist is. De DeLOCK 9-pins Sub-D connector, beschikbaar in de kleuren groen en zilver, biedt de functionaliteit en betrouwbaarheid die nodig zijn voor seriële communicatie.
