Component analyzer voor halfgeleiders

Bol Partner

Peak Geavanceerde halfgeleider tester voor componentenanalyse, grafisch display, transistor en MOSFET detectie, USB aansluiting, geschikt voor JFET, diode, LED, SCR, triac, werkt met pc software Dit slimme analyseapparaat voor elektronische componenten combineert een helder grafisch display met veelzijdige testmogelijkheden. Het herkent automatisch het type component, bepaalt de juiste aansluitingen en spoort interne kenmerken op, zoals beschermdiodes of weerstandsshunts. Je gebruikt het zowel zelfstandig als gekoppeld aan een pc via USB. Met de bijgeleverde software leg je metingen eenvoudig vast, analyseer je ze en bekijk je ze visueel. Het toestel ondersteunt een brede waaier aan halfgeleiders, waaronder transistoren, MOSFET's, diodes, LEDs, JFET's en ook SCR's en triacs. Waarom kiezen voor dit product? Grafisch display voor directe weergave: Meetresultaten en componentkenmerken worden overzichtelijk weergegeven op het ingebouwde grafische scherm, wat het aflezen en interpreteren van gegevens vereenvoudigt. Automatische herkenning van componenttype en pinout: Het toestel identificeert automatisch het type aangesloten component en bepaalt nauwkeurig de bijbehorende aansluitingen en polariteit. Interne structuren zoals diodes worden eveneens herkend. Uitgebreide ondersteuning voor halfgeleiders: Zowel standaard als complexere componenten kunnen getest worden, waaronder bipolaire transistoren (ook Darlington), MOSFET's, diodes, LEDs, JFET's en schakelcomponenten zoals SCR's en triacs. Gebruik als standalone toestel of via pc: De analyzer werkt autonoom met een intern scherm, maar kan ook via USB op een pc worden aangesloten. De meegeleverde software biedt extra functies zoals curve tracing en gegevensregistratie. Nauwkeurige en veelzijdige meetmogelijkheden: Het toestel levert precieze meetresultaten zoals versterkingsfactor (Hfe), basis-emitterspanningen, gate-thresholdwaarden en doorlaatspanningen. De metingen worden uitgevoerd met hoge nauwkeurigheid en lage teststromen, geschikt voor gevoelige componenten. Product specificaties:, Basis productinformatie: - Primaire kleuren: Grijs - Extra kleuren: Zwart - Diepte van het product: 20 mm - Hoogte van het product: 70 mm - Breedte van het product: 103 mm - Gewicht Product: 98 g , Technische gegevens: - [Maximale piekteststroom in s/c]: 12 mA - [Maximale piektestspanning over o/s]: 12 V - Diode specificaties: Teststroom: 5,0 mA Spanningsnauwkeurigheid: -2% -20 mV tot +2% +20 mV Vf voor LED-identificatie: 1,50 V - 4,00 V Kortsluitingsdrempel: 10 Ohm - SCR/triac-specificaties: Poortteststroom: 4,5 mA Belastingsteststroom: 5,0 mA - Specificaties transistor: Plage de gain (Hfe): 4 - 65000 Précision du gain: ± 3 % ± 5 Hfe Tension d'essai Vceo: 2.0 V - 3.0 V Précision de Vbe: -2 % -20 mV à +2 % +20 mV VBE pour Darlington (shunté): 0.95 V - 1.80 V (0.75 V - 1.80 V) Seuil de shuntage base-émetteur: 50 kOhm - 70 kOhm Courant de test du collecteur du BJT: 2.45 mA - 2.55 mA Fuite acceptable du BJT: 0.7 mA MOSFET: Plage de seuil de grille: 0.1 V - 5.0 V Précision du seuil: -2% -20 mV à +2% +20 mV Courant de test de drain: 2.45 mA - 2.55 mA Résistance de grille: 8 kOhm Courant de test du drain de déplétion: 4.5 mA Courant de test du drain-source du JFET: 0.5 mA - 5.5 mA , Omgevingsgegevens: - Maximale bedrijfstemperatuur: 40 °C - Minimale bedrijfstemperatuur: 10 °C , Voeding: - Batterijen inbegrepen: Neen - Aantal batterijen: 1 - Accuspanning: 1.5 V - Samenstelling batterij: Alkaline - Batterij IEC grootte: AAA (LR03, R03, FR03, HR03, KR03, ZR03 ,24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400) Zoektermen: componenttester transistor tester mosfet analyser usb elektronica meetinstrument led tester scr triac halfgeleider analyzer grafisch scherm circuit analyser pc software elektronische onderdelen identificatie

Eleshop

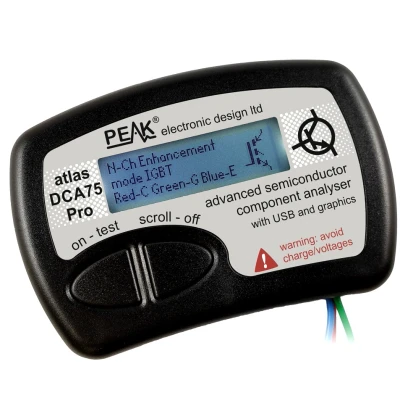

De DCA75 van Peak Electronics is een analyse apparaat voor halfgeleiders. De meter herkent en analyseert onder andere bipolaire en darlington transistoren, meerdere types MOSFET, FET's, triac's, thyristoren en verschillende types diodes waaronder meer- of enkelkleurige LED's. Als er een transistor aangesloten wordt op de DCA75 begint deze vanzelf met analyseren en bepaalt hij het type halfgeleider dat aangesloten is. Als deze herkend is kan er met behulp van een knop meer informatie op het scherm weergegeven worden, zoals bijvoorbeeld karakteristieke voltages of de pinout van het component. De DCA75 wordt geleverd met 3 test draden die allen willekeurig aangesloten kunnen worden, het apparaat herkent zelf welke pin aan welk onderdeel van bijvoorbeeld een transistor zit. Daarnaast is er een USB kabel meegeleverd voor verbinding met de computer. Het hele meetapparaat wordt gevoed door één enkele AAA-batterij. Het verschil tussen de DCA55 en de DCA75 De DCA75 is in staat tot het meten van nog meer types halfgeleider dan de 55. Daarnaast kan de DCA75 via USB verbonden worden aan een computer, met de meegeleverde software kan dan meer informatie als bijvoorbeeld V-I karakterestieken opgesteld worden. Deze curves kunnen dan geëxporteerd worden en gebruikt in andere programma's. Daarnaast is het scherm van de 75 grafisch, waar de 55 een alfanumerisch scherm heeft. Voor een uitgebreide vergelijking is hier een tabel te bekijken. U kunt hier een demo-video te kijken. Specificaties Aantal herkende types halfgeleiders16(zie datasheet) Transistor gain meetbereik2 - 32000 Diode forward spanning meetprecisie± 2 % Afmetingen103 x 70 x 20 mm Voor meer informatie en specificaties kunt u hier de datasheet of de gebruikershandleiding bekijken. Accessoires De DCA75 wordt geleverd met de volgende accessoires Gebruikershandleiding Meetconnectoren USB kabel USB stick met software AAA Batterij

Amazon

Tests en thermistors die minder dan 10 mA poortstroom en onderhoudsstroom vereisen Netwerk diodes en diodes Automatische identificatie van pinot (verbindt in elke richting
