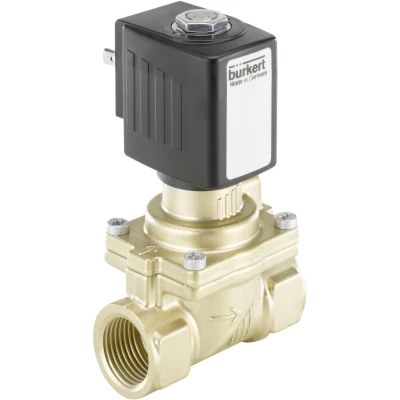

Bürkert Servogestuurd ventiel 221844 6281 EV 24 V/DC G 1/2 mof Nominale breedte 13 mm 1 stuk(s)

Bol Partner

Indirect gestuurd 2/2 weg magneetventiel van Burkert met messing behuizing, 1/2 inch leidingaansluiting en een spoel voor 24V gelijkspanning. De circuit functie van het magneetventiel is normaal gesloten (open bij elektrische spanning). Geschikt voor systemen met een werkdruk van 0.2 bar tot 16 bar en een maximale temperatuur van 80 graden Celsius. Voor goede werking heeft dit indirect gestuurde ventiel een positieve verschildruk van 0.2 bar nodig. Voor een gesloten systeem, zoals een verwarmingsinstallatie, is daarom een direct gestuurde klep of een elektrische kogelklep beter geschikt. De doorlaat is 13 mm en de Kv-waarde is 3.8m3/u. Hiermee kan het debiet berekend worden: bij 1 bar drukval water is het debiet ongeveer 63.3 l/min.Type 6281 is een indirect gestuurd magneetventiel uit de S.EV-serie. Om te openen en te sluiten maakt de klep gebruik van het drukverschil over de ingang en uitgang. Er is daarom altijd een minimaal drukverschil vereist. Dankzij het speciale ontwerp van het membraan en de klepzitting, is het ventiel erg stil tijdens bedrijf. De messing behuizing voldoet aan alle Europese drinkwatereisen. Type 6281 is verkrijgbaar met een breed scala aan opties, zoals andere behuizingsmaterialen, ATEX-versies, handmatige overrides, enz.Dit ventiel heeft een NBR afdichting, dit is o.a. geschikt voor koud water, perslucht en olie. Voor vele andere stoffen is FKM (Viton) of EPDM vaak beter geschikt. Voor andere stoffen kunt u de overzichtstabel gebruiken.Magneetventielen zijn elektrisch gestuurde kleppen die openen of sluiten met behulp van een elektrische stroom door een solenoïde (elektromagneet). Ze verbruiken energie zolang ze elektrisch bekrachtigd zijn. Magneetventielen schakelen snel open en dicht. Ze zijn gevoelig voor vuil en kunnen daarom alleen gebruikt worden met schone vloeistoffen of gassen.Belangrijkste voordelenDrukverschil van slechts 0,2 bar benodigd voor goede werkingStille sluiting dankzij het gedempte ontwerpLaag energieverbruikDe standaard messing behuizing voldoet aan alle Europese drinkwatervereistenDe 6281-serie is verkrijgbaar met zeer veel optiesBürkert-ontwerp: bewezen betrouwbaarheid en duurzaamheidToepassingenSchone vloeistoffen en gassen, zoals water, olie of (pers-)luchtIrrigatie- en sprinklersystemen - betrouwbare werking en een hoog debietDrinkwater en levensmiddelen - de 6281-serie voldoet aan strenge (Europese) normenBelangrijke tipsGebruik schone vloeistoffen of lucht. Magneetventielen zijn zeer gevoelig voor vuil.Sluit geen spanning aan op de spoel als de spoel verwijderd is van de klep. Deze kan doorbranden.Indirect gestuurde kleppen hebben een verschildruk nodig om te werken. Een gesloten systeem, zoals een centrale verwarming, heeft doorgaans een te lage verschildruk.Zorg dat de klep geschikt is voor de toepassing en dat de materialen geschikt zijn voor het medium en de temperatuur.BegrippenTermUitlegMagneetventielElektromechanisch aangestuurd ventiel. Met een elektrische stroom door een solenoïde wordt het ventiel geopend of gesloten.Indirect gestuurdIndirect- of servogestuurde magneetkleppen gebruiken de verschildruk van het medium om te openen of sluiten. Het minimale drukverschil is meestal 0.5 bar. Doordat de vloeistofdruk gebruikt wordt, kan met een relatief kleine spoel toch een groot membraan en daarmee een hoog debiet aangestuurd worden.2/2-Weg2 poorten (ingang en uitgang) en 2 standen (open en gesloten).Normaal geslotenDe klep opent zodra de spoel bekrachtigd wordt (Normally Closed of NC).NBRNBR (Nitrilrubber) wordt als afsluitend membraan gebruikt. Het is geschikt voor lucht, water en olie. NBR is ongeschikt voor ozon of aceton. Voor heet water, stoom en basische stoffen heeft EPDM de voorkeur, voor de meeste overige media is FKM (viton) is meestal een duurzamer en bestendiger alternatief. Bekijk eventueel het materialen compabiliteit overzicht.24V DC24 volt gelijkspanning. Voor de meeste ventieltypen zijn verschillende spoelen beschikbaar (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Gebruik altijd de juiste voeding.Kv-waardeDebiet (m3/uur) van water van 20°C door de geopende klep bij een drukval van 1 bar. Het debiet bij een ander drukverschil kan uitgerekend worden met de formule: Q=Kv√dp. Voorbeeld: Het debiet van een ventiel met Kv=0.5 in een systeem met 2 bar voordruk en open uiteinde wordt berekend met: 0.5√2=0.7 m3/uur, ofwel 12 liter/min. Voor gassen geldt een andere formule en zal het debiet hoger liggen. A handige tool om de juiste maat van het ventiel te bepalen is onze Kv-Waarde Calculator.1/2 inchG1/2 inch gasdraad (parallel BSPP). Bepaal de grootte van het ventiel aan de hand van de leidingdiameter en gewenst debiet. Met behulp van het fittingen aanbod kunt u het ventiel op het gewenste leidingtype en leidingsdiameter aansluiten.VentielLeiding ⌀1/8 inch± 4 - 8 mm1/4 inch± 6 - 12 mm3/8 inch± 8 - 15 mm1/2 inch± 10 - 16 mm3/4 inch± 15 - 22 mm1 inch± 20 - 30 mm1½ inch± 25 - 50 mm2 inch± 40 - 60 mmLet op: dit product wordt op bestelling gemaakt en kan daarom helaas niet worden geretourneerd.

Conrad

Aangestuurd magneetventiel met servomembraan voor de besturing van vloeibare en gasvormige media. De constructie is sluitslagdempend. Om het ventiel volledig te openen en te sluiten is een minimaal...
