Benning 044169 EV 3 2 Meetadapter 1 stuk(s)

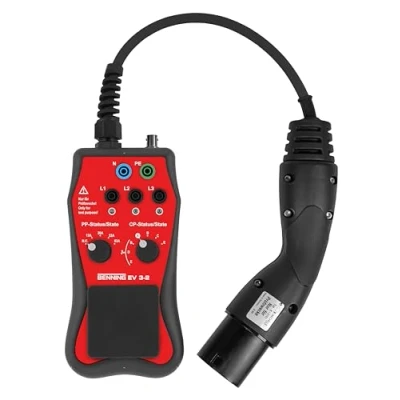

Benning 044169 EV 3-2 Meetadapter 1 stuk(s) Meetadapter met stekkertype 2 voor het simuleren van laadtoestanden en voor het controleren van de effectiviteit van veiligheidsmaatregelen bij 1- en 3-fasige E-laadstations. Benning EV 3-2 is een meetadapter speciaal voor het testen van E-laadstations in combinatie met een geschikt installatietestapparaat. · Testcontactdoos en 4mm-bussen voor eenvoudige verbinding met een installatietester · Aparte faseweergave door drie LED's voor eenvoudige spanningscontrole · Proximity Pilot (PP) controleert de codering van de laadkabels voor de laadstroombegrenzing · Control Pilot (CP) simuleert de voertuigstatus A, B, C, D en E (kortsluiting tussen CP-PE) · BNC-aansluiting voor de CP-signaaluitgang voor controle met een oscilloscoop · Controle van het EVSE-vergrendelingssysteem vanaf status B (vrijgave van de laadkabel wordt geblokkeerd) Toepassing: De meetadapter Benning EV 3-2 maakt met de installatietester Benning IT 130 veiligheids- en functietests op bepaalde laadstations voor elektrische voertuigen conform DIN VDE 0100-600 (IEC 60364-6) en DIN VDE 0105-100 (EN 50110) mogelijk. Benning EV 3-2 is bedoeld voor het testen van laadstations conform DIN EN / IEC 61851-1 (VDE 0122-1) van het laadbedrijfstype mode 3 en heeft een type 2-connector conform IEC / EN 62196. Benning EV 3-2 maakt veilig contact met de Benning installatietester en start door simulatie van een elektrisch voertuig het laadproces van het laadstation. Kabelsimulatie (PP): De codering voor laadkabels worden met een draaikeuzeschakelaar gesimuleerd. · Geen kabel: Ω · 13 A kabel: 1500 Ω · 20 A kabel: 680 Ω · 32 A kabel: 220 Ω · 64 A kabel: 100 Ω Features Highlights Weergave van de fasespanningen door middel van LED's Controleren van E-laadstations met vast aangesloten laadkabel Leveromvang Meetadapter, Beschermtas Opmerking In combinatie met de installatietester Benning IT 130 (niet meegeleverd). Illustration similar.
