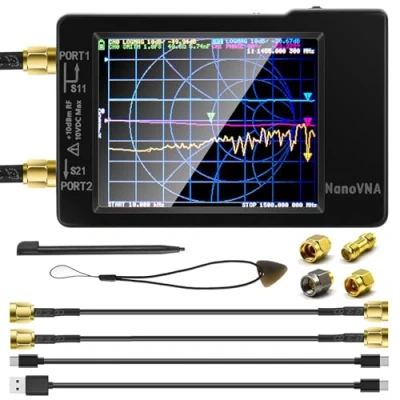

AURSINC NanoVNA H Vector Network Analyzer, nieuwste versie V3.6 en SD kaart, 10 kHz 1,5 GHz MF HF VHF UHF, Amateur Radio Analyzer voor S, SWR, Smith parameters

NanoVNA-H HW3.6 update: de AURSINC NanoVNA-H netwerkvectoranalysator is ontwikkeld door Hugen, klein en draagbaar. Met de nieuwste versie 3.6 heeft het een meetbereik van 10 kHz tot 1,5 GHz en een 2,8 inch LCD-touchscreen (320 x 240), ingebouwde 650 mAh-batterij. Er is een ABS-behuizing toegevoegd, die beschermend en stofdicht is. Ondersteunt Time Domain Analysis (TDR) functie Verbeterd frequentiealgoritme: het verbeterde frequentiealgoritme kan de oneven harmonische uitbreiding van si5351 gebruiken om de meetfrequentie tot 1,5 GHz te ondersteunen. Het frequentiebereik van 50 K-300 MHz van de directe output si5351 levert een dynamiek van meer dan 70 dB. De geavanceerde 300 M-900 MHz band biedt meer dan 60 dB dynamiek, en de 900 m-1,5 GHz band is beter dan 40 dB dynamiek Meerdere TX/RX-functies: de primaire standaardfunctie van de firmware wordt gebruikt om de prestaties van de antenne te meten. De TX/RX-methode kan alle S11- en S21-parameters meten. Als u S12 en S22 moet krijgen, moet u de bedrading van de zendontvangerpoort handmatig vervangen. Het uitgangsniveau van CH0 wordt verhoogd tot 0 dBm wanneer de fundamentele golf wordt gebruikt, wat een nauwkeurigere reflectiemeting mogelijk maakt Ondersteuning voor Android telefoon en PC SOFTSARE CONTROL: ontworpen met een handige en eenvoudige pc-besturingsapp (NanoVNASaver), je kunt Touchstone (SNP) bestanden downloaden voor simulatie- en radioontwerpsoftware. Opnieuw ontworpen PCB kunt u nanovna op de mobiele telefoon aansluiten met een type C type C-kabel. Compatibel met de meeste Android-mobiele telefoons en ondersteunt de bediening van de Windows-computer Veilige stroombron: deze VNA werkt op batterijen of USB. Ingebouwde 650 mAh batterij, kan 2 uur continu werken. De productinterface toont het batterijgebruik, wat een duidelijk begrip van de energietoestand mogelijk maakt. Ingebouwde micro-SD-poort, ondersteunt maximaal 32 GB geheugenkaart (niet inbegrepen). Datum en tijd kunnen worden aangepast om het opslaan en opslaan van extra gegevens te vergemakkelijken Inhoud: 1 x NanoVNA H-host (2,8 inch touchscreen, 650 mAh), 1 x USB Type-C-datakabel, 2 x 30 cm RG174 RF SMA-kabel, 1 x SMA enkele kalibratieset, 1 x vrouwelijke naar vrouwelijke SMA-connector, 1 x USB type-C-lijnkabel, 1 x touch-plectrum, 1 x touch-plectrum, 1 x 1 x 1 x styluspen. Opmerking: onze nanovna ondersteunt alleen lage snelheid en ondersteunt momenteel de SD-kaart in de SPI-modus
