0.2 m WLAN naar RP SMA aansluitkabel

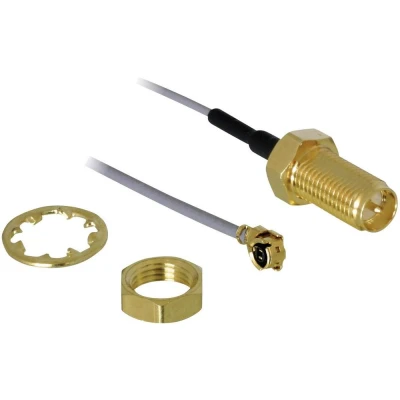

MHF I (v) - RP-SMA (v) kabel - Micro Coax (1,37 mm) - 50 OhmGebruik deze adapter om een antenne met RP-SMA connector te verbinden met een (portable) apparaat met een MHF I antenne aansluiting.Kenmerken:50 Ohm impedantieMicro Coax (1,37 mm) kabelgeschikt voor (paneel)inbouw (incl. ring en moer)koperen geleiderafgeschermde kabelvergulde contactenMHF connectorMHF connectoren, ook wel bekend als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC of UMCC connectoren, zijn kleine 50 Ohm RF-connectoren voor hoge frequenties (tot 6 GHz). Deze connectoren zijn ontwikkeld door de Hirose Electric Group, I-PEX en anderen. MHF connectoren worden veel gebruikt in situaties waar ruimte beperkt is en een zo klein mogelijke connector wenselijk is. Bijvoorbeeld in laptops, smartphones, tablets en andere kleinere systemen om de Wi-Fi antenne te verbinden. Ook wordt deze aansluiting gebruikt in (portable) apparatuur voor het verbinden van de GPS antenne. De aansluiting is niet ontwikkeld voor veelvulig aan- en loskoppelen, dit kan slechts enkele keren waarna vervanging nodig is. De in te steken connector is altijd vrouwelijk aangezien de aansluiting op apparatuur altijd mannelijk is. Verschillende soorten MHF connectoren:MHF I / MHF 1: hoogte = 2,5 mm / kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm of 1,37 mmMHF II / MHF 2: hoogte = 2,0 mm / kabel: Micro Coax 0,81 mm of 1,13 mmMHF III / MHF 3: hoogte = 1,5 mm / kabel: Micro Coax 0,81 mm of 1,13 mmMHF IV / MHF 4: hoogte = 1,2 mm / kabel: Micro Coax 0,81 mmMHF IV L / MHF 4L: hoogte = 1,4 mm / kabel: Micro Coax 1,13 mm of 1,37 mmMHF I (MHF1) connectorDe MHF I connector heeft een hoogte van 2,5 mm. De MHF I connector is compatibel met:Hirose U.FL plug U.FL-LP-040Hirose U.FL plug U.FL-LP-068Hirose U.FL plug U.FL-LP-066Hirose U.FL plug U.FL-LP-088Sunridge MCBG plug MCBG#68Sunridge MCBG plug MCBG#59I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz)I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz)I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz)I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz)MHF II (MHF2) connectorDe MHF II connector heeft een hoogte van 2 mm. De MHF II connector is compatibel met:Hirose U.FL plug U.FL-LP(V)-040Sunridge MCBG2 plug MCBG2#68I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz)I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz)MHF III (MHF3) connectorDe MHF III connector heeft een hoogte van 1,5 mm. De MHF III connector is compatibel met:Hirose W.FL plug W.FL-LP-040Sunridge MCD plug MCD#60 / MCD#68I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz)I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz)MHF IV (MHF4 / MHF 4L) connectorDe MHF 4 connector heeft een hoogte van 1,2 mm (MHF 4) of 1,4 mm (MHF 4L). De MHF 4 connector is compatibel met:Murata HSC plug MHXP32I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz)SMA connectorDe SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.Omgekeerde polariteit SMA connectorenNaast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.In totaal zijn er 4 soorten SMA connectoren:SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)

Deze kabel van DeLOCK kan worden gebruikt om componenten van hoogfrequente technologie samen aan te sluiten. Het heeft een RP-SMA-aansluiting voor installatie met een MHF (I-EPX) connector, die ook compatibel is met U.FL (Hirose). * RP-SMA-aansluiting * MHF (I-EPX) connector * Compatibel met U.FL (Hirose)

Deze aansluitkabel kunt u in uw WLAN-module steken om een RP-SMA aansluiting te creëren. Daarna kunt u een RP-SMA antenne op de module aansluiten om een WLAN-signaal te ontvangen.Voor de...

Use this antenna cable to connect components of the radio frequency technology together.
