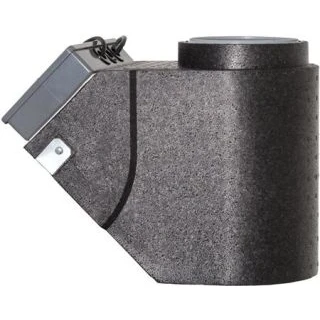

Zehnder Combiflow 499500000

123installatieshop

Zehnder, Combiflow aansluitset/verbindingselement CombiFlow zorgt ervoor dat de verbrandingslucht van de CV ketel gecombineerd kan worden met de ventilatieafvoerlucht van de WHR 930 Basis uitvoering. Hierdoor is het mogelijk één collectief afvoerkanaal in de schacht te gebruiken voor deze twee luchtstromen. Een deel van de ventilatieafvoerlucht wordt gebruikt voor de luchttoevoer van het CV toestel. CombiFlow zorgt voor een veilige installatie met één luchtaanzuigkanaal en één rookgasafvoerkanaal. Hierdoor kan een compacte installatie worden gerealiseerd doordat er minder kanaalwerk in de woning/schacht nodig is. Belangrijkste kenmerken Veilige oplossing om WTW en CV toestel te combineren Rookgasafvoer en ventilatieafvoerlucht in één kanaal Mechanisch KIWA gekeurde veiligheidsklep Voor alle CV toestellen met CV/CombiFlow verklaring Flexibel toepasbaar Concentrische aansluiting tussen CV en CombiFlow klep Systeemopbouw Een compleet systeem bestaat uit: WHR 930 Basis CombiFlow Concentrisch rookgasafvoermateriaal CV toestel Collectief rookgas/ ventilatieafvoerkanaal Collectief luchtaanzuigkanaal WHR 930 CombiFlow werkt uitsluitend samen met de warmteterugwinunit WHR 930 Basis. Voor technische specificaties wordt verwezen naar de productpagina warmteterugwinunit WHR 930. CV toestel De CombiFlow kan worden gecombineerd met CV toestellen die zijn goedgekeurd door KIWA/ Gastec. Alleen CV toestellen die met goedkeuring van Zehnder én over een geldig KIWA/Gastec verklaring beschikken, mogen worden aangesloten. De veiligheid van de combinatie wordt hiermee gegarandeerd. Toestellen aansluiten zonder een geldig certificaat is niet mogelijk. Voor de type ketels die met de CombiFlow gecombineerd kunnen worden verwijzen wij u naar de website www.zehnder.nl. Technische informatie Materiaal behuizing Kunststof Luchthoeveelheid 100 — 350 m³/h Drukverlies bij nom. luchthoeveelheid 19 — 35 Pa Met terugslagklep Ja Storingssignalering Ja Aansluiting luchtafvoer Steekeind Diameter luchtafvoer 130 mm Hoogte 320 mm Breedte 390 mm Diepte 220 mm Aansluitspanning 230 V REACH Nee

Filterfabriek

CombiFlow zorgt ervoor dat de verbrandingslucht van de CV ketel gecombineerd kan worden met de ventilatie afvoerlucht van de WHR 930 Basis uitvoering. Hierdoor is het mogelijk een collectief afvoerkanaal in de schacht te gebruiken voor deze twee luchtstromen. Een deel van de ventilatie afvoerlucht wordt gebruikt voor de luchttoevoer van het CV toestel. CombiFlow zorgt voor een veilige installatie met één luchtaanzuigkanaal en een rookgasafvoerkanaal. Hierdoor kan een compacte installatie worden gerealiseerd doordat er minder kanaalwerk in de woning/schacht nodig is. -Veilige oplossing om WTW en CV toestel te combineren -Rookgasafvoer en ventilatieafvoerlucht in een kanaal -Mechanisch/elektronisch KIWA gekeurde veiligheidsklep -Voor alle CV toestellen met CV/CombiFlow verklaring -Flexibel toepasbaar -Concentrische aansluiting tussen CV en CombiFlow klep Systeemopbouw WHR 930 Basis CombiFlow Concentrisch rookgasafvoermateriaal CV toestel Collectief rookgas/ ventilatieafvoerkanaal Collectief luchtaanzuigkanaal   Documenten & handleidingen   * technische documentatie () * installatiehandleiding ()
