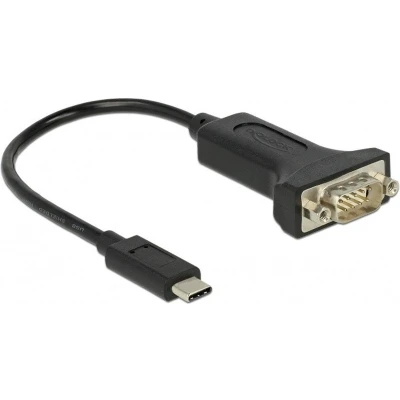

Delock USB-C naar RS232/9-pins SUB-D Adapter - 0,15 m

Deze USB-C naar 9-pins SUB-D seriële RS232 adapter met FTDI chip is de perfecte oplossing om seriële apparaten met een 9-pins SUB-D RS232 aansluiting te verbinden met computers of notebooks die zijn uitgerust met een USB Type C poort. Deze adapter maakt gebruik van de gerenommeerde FTDI chipset, ontwikkeld door Future Technology Devices International, een Schotse fabrikant die gespecialiseerd is in USB-technologie. Dit waarborgt een betrouwbare communicatie tussen moderne computersystemen en oudere seriële apparaten.

FTDI Chipset

De FTDI chip is een geïntegreerde schakeling die volop wordt gebruikt in elektronische apparaten, vooral in combinatie met microcontrollers. Deze chip vereenvoudigt de aansluiting van oudere communicatieprotocollen, zoals RS-232, RS-485 of TTL, naar USB-signalen. Een belangrijk voordeel van de FTDI chip is dat deze automatisch de benodigde stuurprogramma's levert indien de fabrikant geen drivers voorziet. Hierdoor werkt de adapter met FTDI-chip vrijwel altijd zonder problemen.

SUB-D Connectoren

SUB-D connectoren, ook wel D-Sub of D-Subminiatuur genoemd, zijn veelvoorkomende stekkerverbindingen in computers en randapparatuur. Deze connectoren zijn te vinden in verschillende pin-configuraties, waaronder 9, 15, 25, 37 en 50 pinnen. De 9-pins SUB-D connector, die ook bekend staat als DB9, is ideaal voor het aansluiten van verschillende randapparaten, zoals printers, meetinstrumenten en IoT-apparaten.

RS-232 Standaard

De RS-232 standaard is ontwikkeld voor de communicatie tussen computers en randapparatuur, en wordt vaak gebruikt voor seriële communicatie. Het ontwerp van de RS-232 connector lijkt op dat van een VGA-poort, maar beschikt over minder pinnen. De 9-pins RS-232 connector biedt een betrouwbare verbinding voor talrijke toepassingen, van het aansluiten van ouderwetse modems tot het uitvoeren van software-updates.

Pintoewijzing

De pintoewijzing van de 9-pins RS-232 connector is als volgt:

• Pin 1: Data Carrier Detect (DCD)
• Pin 2: Received Data (RXD)
• Pin 3: Transmit Data (TXD)
• Pin 4: Data Terminal Ready / Data Transmit (DTR)
• Pin 5: Signal Ground (GND)
• Pin 6: Data Set Ready (DSR)
• Pin 7: Request To Send (RTS)
• Pin 8: Clear To Send (CTS)
• Pin 9: Ring Indicator (RI)

Gebruiksgemak

Mocht uw apparaat met seriële poort een mannelijke aansluiting hebben, dan kunt u een 9-pins SUB-D serieel koppelstuk gebruiken met een vrouwelijke connector aan beide zijden om de verbinding te faciliteren. Voor apparaten met een 25-polige aansluiting is er de optie om een adapter of kabel van 9-pins SUB-D naar 25-pins SUB-D te gebruiken. Deze veelzijdigheid maakt de USB-C naar 9-pins SUB-D seriële RS232 adapter een uitermate nuttig hulpmiddel in diverse toepassingen, variërend van industriële besturingen tot persoonlijke computertoepassingen.

Kortom, met deze adapter haalt u een betrouwbare en flexibele verbinding in huis voor uw seriële apparaten.
