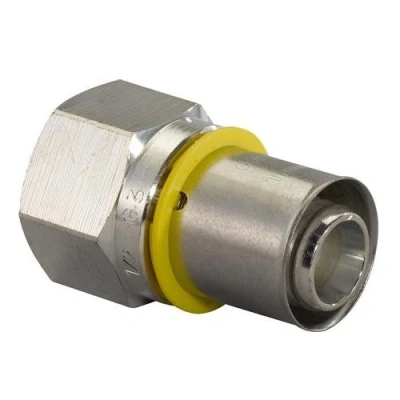

Uponor MLC G GAS plus perskoppeling recht 32 x 5/4 pers binnendraad

Bekijk onze Uponor selectiekaart met alle fittingen om uw bestelling compleet te maken. Uponor S-press, fitting, recht, hoek 0°, aansluiting 1: 32mm persmof, binnendraad Het fittingprogramma voor de Uponor GAS gasinstallatie bestaat uit metalen persfittingen in de afmetingen 20, 25 en 32 mm. De vertinde messing fittingen zijn voorzien van pershulzen van RVS. Voor een duidelijke identificatie voor aardgasinstallaties beschikken de Uponor GAS Press fittingen over een gele persaanslag, een ingegraveerde tekst op de pershuls en een gele aardgasbestendige O-ring. De Uponor GAS MLC gasleiding wordt bij de montage tussen de steun- en pershuls geschoven en door de montageprocedure (persing) kracht- en vormgesloten, onlosmakelijk met de Uponor GAS Press fitting verbonden. De profilering van de binnenste steunhuls waarborgt een veilige verbinding door de inpersing in de binnenste kunststoflaag van de leiding. De afdichting tussen steunhuls en binnenwand van de leiding vindt plaats door middel van een in een groef liggende aardgasbestendige O-ring. De aan de buitenkant stevig gefixeerde RVS-pershuls biedt bescherming tegen mechanische inwerkingen op de afdichtingsring. De pershuls heeft kijkvensters voor controle van de insteekdiepte van de Uponor GAS MLC leiding in de fitting. Met het Uponor GAS Meerlagenleidingsysteem kunnen binnen enkele seconden verbindingen worden gemaakt. De omslachtige en kostbare verbindingstechnieken zoals lassen, solderen of draadsnijden vervallen. De Uponor gas persfittingen met schroefdraad zijn uitgevoerd volgens DIN EN 10226-1: Rp = cilindrische binnendraad R = conische buitendraad De Uponor GAS Press fittingen zijn bestemd voor éénmalig persen en mogen daarna niet meer worden gebruikt. Napersen is niet toegestaan. De perfect op de Uponor GAS MLC leiding afgestemde persverbinding is een duurzame, onverbrekelijke en dichte verbindingstechniek en wordt door het Gastec certificaat (nummer Q-02/001) voor aardgastoepassing bekrachtigd. De certificering volgens Gastec QA 198 omvat de gele Uponor GAS MLC leiding en de genoemde Uponor GAS Press persfittingen voor de afmetingen (da x s) 20 x 2,25, 25 x 2,5 en 32 x 3 mm Technische informatie Materiaal aansluiting 1 Messing Oppervlaktebescherming aansluiting 1 Vertind Materiaal aansluiting 2 Messing Oppervlaktebescherming aansluiting 2 Vertind Vorm Recht Bochthoek 0 ° Excentrisch Nee Nom. diameter aansluiting 1 1/4" (8) Uitwendige buisdiameter aansluiting 1 32 mm Aansluiting 1 Persmof Nom. diameter aansluiting 2 1.1/4" (32) Aansluiting 2 Binnendraad cilindrisch BSPP-G (ISO 228-1) Contourcode U Max. mediumtemperatuur (continu) 70 °C Max. werkdruk bij 20°C 10 bar Gastec QA Ja REACH Nee

De Uponor GAS plus persfittingen zijn voorzien van gele opschriften op de RVS pershulzen en twee gele O-ringen. De fittingen op de buis mogen alleen verwerkt worden met de daarvoor bestemde persbekken in combinatie met de accu-persmachine UP 75. Een van de belangrijkste maatregelen ter voorkoming van ongelukken biedt de inbouw van gasstromingsbeveiligingsschakelaars ter beveiliging van de verdeel- en verbruiksleidingen. Deze schakelaars onderbreken bij ongecontroleerd uitstromend gas (in geval van bepaalde ongeoorloofde handelingen, brand of lekkages) automatisch de gastoevoer. Ter beveiliging van de gasleidingen zijn hiervoor de gasveiligheidsverdelers
