Koso XR-01S Multifunctioneel Snelheidsmeter

Koso XR-01S is een universel dashboard voor scooters, quads en motoren met E-keur en blauw achtergrondlicht. Het apparaat is dunner en lichter dan zijn voorganger en beschikt over een groter LCD-scherm met duidelijke leesbaarheid overdag en ’s nachts. De XR-01S biedt een snelheidsmeter, kilometerteller, tripmeter, benzinemeter en voltmeter, aangevuld met zes controlelampjes voor richtingaanwijzers, neutraal, EOBD, temperatuur en grootlicht. Het display is ingesteld voor gemakkelijke bediening en accuratesse bij het aflezen onderweg, terwijl de Europese goedkeur en brede toepasbaarheid zekerheid bieden voor diverse voertuigen.

Deze teller kan worden ingesteld op 0–199 km/h (of 0–123 mph) en de kilometerteller tot 99.999 km. De benzinemeter werkt met ingestelde weerstand van 100 Ω, 250 Ω of 510 Ω; controleer de weerstand met een multimeter om te bevestigen dat de meter werkt. Daarnaast ondersteunt het een klok met 12/24 uur en een voltmeter die waarschuwt bij lage of hoge spanningen. Wielomtrek is configureerbaar van 300 tot 2500 mm en het systeem werkt op DC12V.

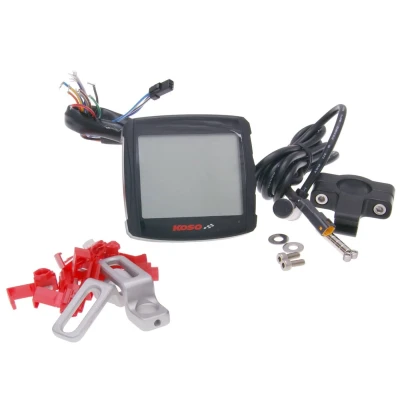

Deze teller wordt geleverd met een basis unit met groot LCD-display, snelheidssensor, bevestigingsmateriaal voor de basisunit en sensor, magneten voor op het wiel, kabelboom en kabelclips om de teller aan te sluiten op de kabelboom van de scooter of quad.

Het apparaat heeft een compacte afmeting en gewicht van circa 77,5 x 74,8 x 24–34 mm en circa 87 g, waardoor het lichtgewicht en eenvoudig te installeren is. Het model staat bekend als een update van de XR-SA serie en biedt een heldere, gebruiksvriendelijke leeservaring, zowel overdag als ’s nachts.

Functies

• Snelheidsmeter en kilometerteller
• Tripmeter en onderhoudsalaris (olieverversing)
• Benzinemeter met ingestelde weerstand (100/250/510 Ω)
• Voltmeter met waarschuwingsknippertje
• Klimaat: klok 12/24 uur
• 6 controlelampjes: richtingaanwijzers, neutraal, EOBD, temperatuur, grootlicht

Gebruik

1. Meet de huidige weerstand van de benzinemeter met een multimeter en stel in op 100 Ω, 250 Ω of 510 Ω.
2. Bevestig de basis unit op het stuur en monteer de snelheidssensor.
3. Plaats magneten op het wiel en sluit de kabelboom aan op de scooter/quad.
4. Stel de wielomtrek in tussen 300 en 2500 mm en controleer de aansluiting.
5. Controleer of alle functies correct functioneren en gebruik de 12/24 uur klok en de radiogebruik.
