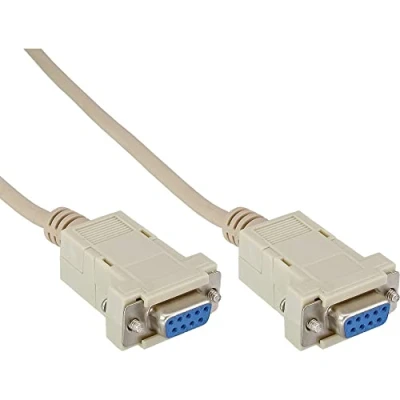

Seriële RS232 null modemkabel 9 pins SUB D (v) 10 meter

Seriële RS232 null modemkabel 9-pins SUB-D (v) - 9-pins SUB-D (v)Gebruik deze 9-polige RS-232 datakabel om een nullmodem (cross) verbinding te maken tussen 2 hosts (computers) of 2 devices (apparaten met RS-232 poorten). SUB-D connectorenSUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is. RS-232 nulmodem kabel (standaard uitvoering)Bij een nullmodem kabel worden een aantal aders zo aangesloten dat de apparaten direct met elkaar kunnen communiceren en er niet sprake hoeft te zijn van 1 host (computer) en 1 device (apparaat). Met een nullmodem kabel kunnen bijvoorbeeld 2 computers direct met elkaar communiceren. Om dit te realiseren worden o.a. pinnen 2 en 3 met elkaar verbonden bij beide connectoren. USB naar serieelIndien uw systeem niet over een seriële poort beschikt kunt u een USB poort converteren naar een seriële poort. Gebruik hiervoor een USB naar seriëel converter. RS-232 nullmodem pinout (pin toewijzing)De pinout (pin toewijzing) van deze null modem RS-232 kabel is als volgt: pin 1 tot 5 (boven van links naar rechts):1+6:4 = DTR > DCD + DSR2:3 = Rx < Tx3:2 = Tx > Rx4:1+6 = DCD + DSR < DTR5:5 = Signal ground pin 6 tot 9 (onder van links naar rechts):6+1:4 = DTR > DCD + DSR7:8 = RTS > CTS8:7 = CTS < RTS9:-

InLine InLine 9-polige Bu/Bu nulkabel 10m, Sub D stekker 9-polig op Sub D bus 9-polig lengte 10m, draagvermogen: 1+6-4, 2-3, 3-2, 4-1+6, 5-5, 7-8, 8-7, afscherming
