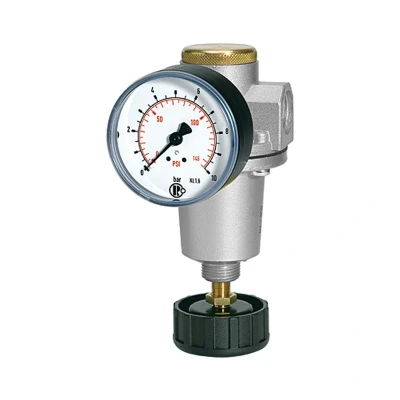

REDUCEERVENTIEL 1/2" 10 BAR RIEGLER

Korte samenvatting van de standaard regelaar: een tegengraadonafhankelijke, pilotgestuurde membraandrukregelaar met binnendraad, DN 15, G 1/2 aansluiting en een regelbereik van 0,5 tot 10 bar. Het toestel heeft een gegoten zink behuizing, is metalen oppervlakken gepolijst/gespoten, en is ontworpen voor gebruik in systemen waar een nauwkeurige drukregeling en secundaire ontluchting vereist zijn. De regelaar ondersteunt temperaturen van -10 °C tot 60 °C voor zowel medium als omgeving en biedt een maximale inkomende druk tot 25 bar. Het apparaat wordt geleverd met een manometer en voldoet aan RoHS; bij REACH staan SVHC-vermeldingen als Lead, wat in overweging genomen moet worden bij opname in milieuvriendelijke toepassingen. Het model draagt het serienummer Standaard en is gecertificeerd onder de omschrijving BG II DN 15 mm, met meetpunten bij verschillende drukken en een flowcapaciteit van 2200 l/min. Deze beschrijving combineert de belangrijkste technische specificaties uit de beschikbare bronnen tot één samenhangend productoverzicht.

Technische kenmerken

• Aansluiting: binnendraad G 1/2, DN 15

Kenmerken en prestaties

• Regelbereik: 0,5–10 bar
• Max. invoerdruk: 25 bar
• Montage: manometer inbegrepen
• Materiaal: behuizing gegoten zink, verzinkt/gespoten
• Temperatuurbereik: -10 °C tot 60 °C
• Standaard Serie: BG II

Dimensionering en verbindingen

• Afmetingen: A 70 mm, C 34 mm, D 111,9 mm, B 145,9 mm
• DN: 15 mm, Type: Standaard
