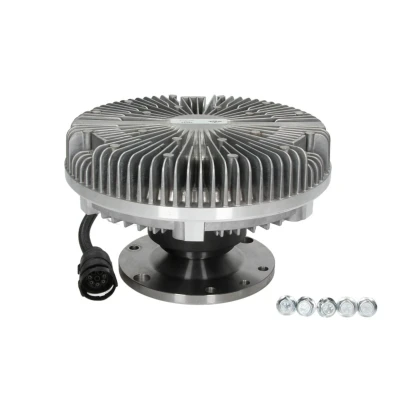

NRF Visco-Koppeling 49023

Deze NRF Visco-koppeling (49023) is een visco-actieve koppeling bedoeld voor voertuigen met een ventilator (vloeistofwrijvingkoppeling). De koppeling combineert een elektrisch bediende werking met een visco-elastische demping en wordt geleverd zonder ventilator. Belangrijke afmetingen en verbindingen zijn vastgelegd voor vervanging en installatie: buitenste diameter 259 mm, hoogte 137 mm, flensdiameter 148 mm, en Schroefdraadmaat M8. De aansluiting omvat 5 contacten en 6 gaten voor montage, met een naaf-steekmaat van 200 mm en een connectorhuisvorm rond. OE-nummers omvatten 1441774, 1449676, 1449677, 1666157 en 1680937.

Belangrijke kenmerken

• Buitendiameter 259 mm
• Hoogte 137 mm
• Flens Ø 148 mm
• Gatdiameter 9 mm (gaten)
• Aantal contacten 5
• Montagegaten 6

Technische specificaties

Fabrikant: NRF. Partijnr.: 49023. Steekmaat naaf 200 mm. Draadmaat: M8. Connectorhuisvorm: Rond. Flensdiameter 148 mm. Buitendiameter 259 mm. Hoogte vanaf ventilatormontagevlak tot flensvlak: 69 mm. OE-nummers: 1441774, 1449676, 1449677, 1666157, 1680937. Aantal draadboringen: 6. Aantal gaten voor montage: 6. Aantal polen: 5. Diameter 1: 200 mm; Diameter 2: 180 mm.
