Netwerk keystone

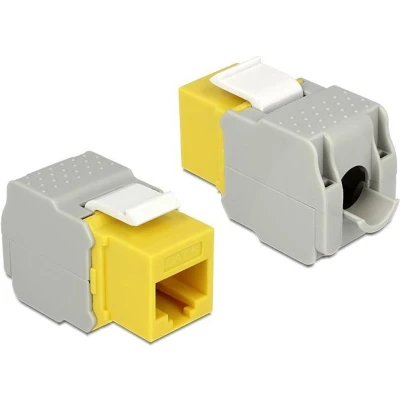

De UTP CAT6 Gigabit Keystone module RJ45 - LSA (toolless) is een veelzijdige oplossing voor het aansluiten van netwerkkabels in verschillende toepassingen, zoals wandcontactdozen en patch panels. Deze module is ontworpen om een RJ45 aansluiting te bieden en is ideaal voor het creëren van een netwerkinfrastructuur die voldoet aan de eisen van moderne netwerken.

Kenmerken van de Keystone Module

• Integratie in Keystone Systeem: De module heeft standaard afmetingen (19,2 x 14,9 mm) en is geschikt voor gebruik in diverse keystone systemen.
• CAT6 Specificatie: Deze module ondersteunt Gigabit snelheden tot 1000 Mbit/s en heeft een maximale bandbreedte van 250 MHz, waardoor het een uitstekende keuze is voor hogesnelheidsnetwerken.
• Niet Afschermde Module (UTP): De module is een U/UTP oplossing, wat betekent dat deze geen afscherming heeft. Dit is ideaal voor omgevingen waar afscherming niet nodig is.
• Eenvoudige Montage: Dankzij de toolless LSA technologie is er geen speciaal gereedschap nodig voor de bevestiging, wat de installatie eenvoudig en snel maakt.
• Compatibiliteit met Verschillende Kabeltypes: De module kan worden aangesloten op netwerkkabels met vaste (solid) en flexibele (stranded) aders, en is geschikt voor kabels met een draaddikte van AWG 22 tot AWG 26.

Keystone Systeem

Keystone is een gestandaardiseerd kliksysteem dat het montagesysteem vereenvoudigt. Door het gebruik van keystone modules kan men eenvoudig aansluitingen maken zonder te hoeven schroeven of solderen. De modules klikken in de openingen en de kabels kunnen moeiteloos worden aangesloten, wat bijdraagt aan de gebruiksvriendelijkheid en efficiëntie.

Kleurcodes en Normen

Voor de aansluiting van aders in de RJ45 connector zijn er twee belangrijke normen: EIA/TIA-568A en EIA/TIA-568B. In Europa is de B-variant de gangbare norm. De kleurcode voor de EIA/TIA-568B is als volgt:

• 1 = wit-oranje
• 2 = oranje
• 3 = wit-groen
• 4 = blauw
• 5 = wit-blauw
• 6 = groen
• 7 = wit-bruin
• 8 = bruin

Vaste en Flexibele Aderopbouw

De module is compatibel met zowel vaste als flexibele netwerkkabels. Vaste kabels zijn gemaakt van één koperen draad en zijn stugger, wat ze beter geschikt maakt voor permanent gebruik. Flexibele kabels, aan de andere kant, bestaan uit meerdere dunne draadjes en zijn makkelijker te installeren in connectoren.

Conclusie

De UTP CAT6 Gigabit Keystone module RJ45 - LSA (toolless) is een betrouwbare keuze voor het realiseren van een netwerkverbinding. Met zijn eenvoudige montage, hoge snelheden en compatibiliteit met verschillende kabeltypes, is dit een essentieel onderdeel voor een succesvolle netwerkinstallatie. Het is een ideale oplossing voor zowel professionele als huishoudelijke netwerken.
