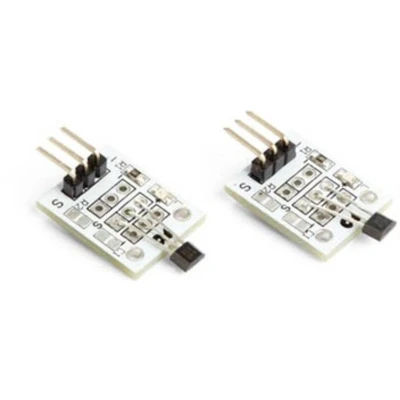

MAGNETISCHE HALL SENSOR (HOLZER) (2 st.)

Dit product beschrijft een ontwikkelbord met een on-chip Hall-spanningsgenerator voor magnetische detectie, een ingebouwde versterker en een Schmitt-trigger, gekoppeld aan een open-collector-uitgang. De hardware is geconfigureerd voor 5 VDC-voeding en gebruikt drie pinnen: +, massa en S (data uit). De activatie drempel ligt rond 30 Gauss en deactivering rond 10 Gauss, met een LED-indicator die AAN wordt bij activatie. Fysieke kenmerken: hoogte 15,5 cm, diepte 3,5 cm, breedte 7,5 cm, gewicht 22 g. De opstelling omvat zowel de sensor als de benodigde signaalverwerking voor magneetdetectie zonder extra soldeervaardigheden. De handleiding is beschikbaar in het Engels.

Technische specificaties

• On-chip Hall-spanningsgenerator voor magneetdetectie
• Ingebouwde versterker voor Hall-spanning
• Schmitt-trigger voor ruisonderdrukking
• Open-collector-uitgang
• Spanning: 5 VDC; aansluiting: 3 pinnen (+, massa, S)
• Activering: 30 Gauss; deactivering: 10 Gauss; LED AAN bij activatie
