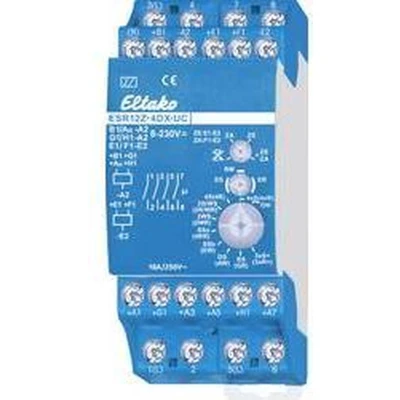

Eltako ESR12Z-4DX-UC Stroomstootschakelaar DIN-rail 4x NO 230 V 8 A 2000 W

Impulsschakelaar, 4x 1 NO 16A, elektrisch voor centrale besturing. Dit apparaat is een bistabiel relais van Eltako met vier onafhankelijke contacten, ontworpen voor montage op DIN-rail. Het toestel heeft een voedingsspanning van 230V AC/DC en ondersteunt twee spoelspanningen: spoelspanning 1 van 8–253V AC bij 50 Hz en spoelspanning 2 van 10–230V DC bij 50 Hz. De inbouwdiepte bedraagt 58 mm en de breedte is 1 module-eenheid (82 mm hoog bij 36 mm breed worden genoemd in de specificaties). Het product is geschikt voor maximale belasting tot 2000 W bij gloeilampen, 1000 VA voor TL-buizen, met verschillende configuraties voor belasting en schakelstromen. Handbediening is mogelijk. Dit type relais wordt vaak gebruikt voor centrale en groepsbesturing in automatiseringstoepassingen.

Technische specificaties

• 4-voudig impulsrelais met 4 onafhankelijke contacten
• Montage op DIN-rail
• Breedte: 1 module-eenheid (82×36 mm)
• Inbouwdiepte: 58 mm
• Stuurspanning 1: 8–253V AC bij 50 Hz
• Stuurspanning 2: 10–230V DC bij 50 Hz
• Voedingsspanning: 230V AC/DC
• Max. belasting: 2000 W (gloeilampen) en 1000 VA (TL-buizen)
• Max. schakelstroom (cos φ = 0,6): 8 A
• Stand-byverbruik: 0,03 tot 0,4 W
• Handbediening mogelijk
