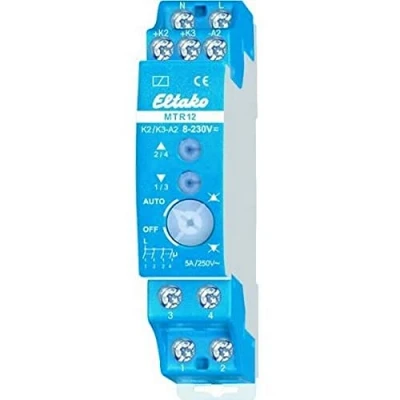

Eltako 22400601 Jaloeziebesturing

De MTR12-UC is een uitschakelrelais met nominale spanning tot 250 V, ontworpen voor motorische scheidingen van zonwering en rolluiken. Het apparaat telt als één modulaire eenheid (1 module) en heeft een uiterst laag stand-by verbruik van circa 0,5 watt. Belangrijke werkingselementen betreffen de bevestiging en besturing van buismotoren bij maximale betrouwbaarheid en veiligheid. Bij toepassing samen met de EGS12Z-UC kan een enkele motor met stuur- en motorspanning van 230 V volledig worden aangedreven. In situaties met meer dan één motor of wanneer de stuurspanning ongelijk is, dienen voor elke twee motoren extra MTR12-UC eenheden te worden aangesloten. De MTR12-UC’s kunnen parallel worden gebruikt, maar vereisen vrije contactuitgangen K2/K3 vanuit de sturende EGS12Z-UC die verbonden worden met de K2/K3-klemmen van de MTR12-UC. De aanduiding 1/2 staat voor motor 1, 3/4 voor motor 2. Met een draaischakelaar kan de functie 'Omhoog' of 'Omlaag' worden geblokkeerd en volledig worden uitgeschakeld, wat geldt voor maximaal twee aangesloten motoren. Hierdoor kan een zonwering of rolluik geheel of gedeeltelijk worden uitgesloten van de automatische werking van een totaalbesturing. Een verpakkingselement vermeldt onder meer de inhoud: 1 tweepersoonsbank.

Technische kenmerken

• Motorscheidingsrelais.
• Stand-byverlies 0,5 W.
• 1 module.
• Buismotoren niet parallel schakelen zonder correcte aansluiting.
• Voor één motor volstaat EGS12Z-UC bij 230 V.
• Meerdere motoren: voor elke twee motoren een MTR12-UC.
• Parallel gebruik vereist vrije K2/K3 uitgangen.
• Koppeling K2/K3 met MTR12-UC.
• 1/2 = motor 1, 3/4 = motor 2.
• Draaischakelaar blokkeert Omhoog/Omlaag.
• Blokkering geldt voor maximaal 2 motoren.

Let op: buismotoren van zonwering en rolluiken mogen in geen geval direct parallel worden geschakeld; dit kan lektstroom veroorzaken via de eindschakelaars en leiden tot beschadiging van de motoren.
