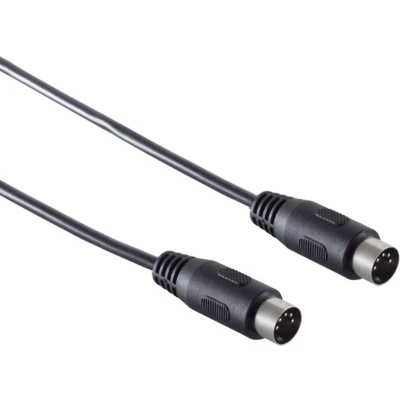

DIN 5 pins audiokabel / zwart meter

Gebruik deze kabel om 2 apparaten met DIN 5-pins aansluiting te verbinden. Oudere versterkers en opname apparaten gebruiken deze 5-polige aansluiting voor audio. Specificaties * connectoren: DIN 5-pins (mannelijk) - DIN 5-pins (mannelijk) * signaaltype: analoog audio * uitvoering: standaard connectoren (recht / recht) * type kabel: rond (standaard kabel) * conform: RoHS * kleur: zwart * garantie: 2 jaar Pin 1 en 4 / Pin 3 en 5 Bij DIN stekkers bepaalt de pin-toewijzing het doel van de kabel. Afspeel- en opname-apparaten, zoals bijvoorbeeld bandrecorders, cassettedecks of draaitafels, voeren het afgespeelde signaal uit via Pin 3 en Pin 5. Het invoersignaal voor opname verwachten zij op Pin 1 en 4. Bij versterkers en radio's met ingebouwde versterker is dat precies tegenovergesteld. Het inkomende signaal voor weergave wordt hier verwacht op Pin 3 en Pin 5, terwijl het signaal voor opname uitgestuurd wordt via Pin 1 en Pin 4. Niet geschikt voor het verbinden van een recorder met een recorder Deze kabel is niet geschikt voor het verbinden van een recorder met een recorder. Beide recorders zullen het signaal verwachten op Pin 1 en Pin 4, en beiden een signaal uitsturen op Pin 3 en Pin 5. Hier zijn speciale kabels voor nodig. DIN aansluiting Veel audio-, video- en computerapparaten werden vanaf 1955 uitgerust met DIN-stekkers. Sinds 1975 werd de DIN stekker langzaam uitgefaseerd en eind sinds jaren '90 is de plug vrijwel verdwenen op nieuwe apparaten. DIN staat voor Deutsches Institut für Normung, de Duitse normeringsinstantie die normen uitvaardigt.

DIN 5-pins audiokabelDeze audio kabel kunt u gebruiken om 2 apparaten met DIN 5-pins aansluiting te verbinden. Oudere versterkers en opname apparaten gebruiken deze 5-polige aansluiting voor audio. Pin 1 en 4 / Pin 3 en 5Bij DIN stekkers bepaalt de pin-toewijzing het doel van de kabel. Afspeel- en opname-apparaten, zoals bijvoorbeeld bandrecorders, cassettedecks of draaitafels, voeren het afgespeelde signaal uit via Pin 3 en Pin 5. Het invoersignaal voor opname verwachten zij op Pin 1 en 4. Bij versterkers en radio's met ingebouwde versterker is dat precies tegenovergesteld. Het inkomende signaal voor weergave wordt hier verwacht op Pin 3 en Pin 5, terwijl het signaal voor opname uitgestuurd wordt via Pin 1 en Pin 4. Niet geschikt voor het verbinden van een recorder met een recorderDeze kabel is niet geschikt voor het verbinden van een recorder met een recorder. Beide recorders zullen het signaal verwachten op Pin 1 en Pin 4, en beiden een signaal uitsturen op Pin 3 en Pin 5. Hier zijn speciale kabels voor nodig.DIN aansluitingVeel audio-, video- en computerapparaten werden vanaf 1955 uitgerust met DIN-stekkers. Sinds 1975 werd de DIN stekker langzaam uitgefaseerd en eind sinds jaren '90 is de plug vrijwel verdwenen op nieuwe apparaten. DIN staat voor Deutsches Institut für Normung, de Duitse normeringsinstantie die normen uitvaardigt.
