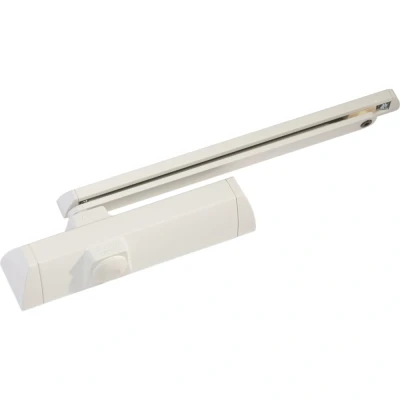

Deurdranger TS 90 Impulse EN 3 4 RAL 9016

Dormakaba Deurdranger TS 90-Impulse EN 3-4 RAL 9016 is een opbouwdeurdranger uit de Dormakaba TS 90 Impulse-serie. De TS 90 Impulse is een glijarmdeurdranger voor binnendeuren waar een rustige, gecontroleerde sluiting gewenst is. Toepassing en keuze Deze uitvoering heeft een glijarm voor een compacte afwerking boven deur en kozijn. Daardoor blijft het beslag boven deur en kozijn compact en overzichtelijk. De instelbare sluitkracht EN 3 tot EN 4 wordt afgestemd op het deurblad. Kijk daarbij naar deurbreedte, beslag en de gewenste sluitbeweging. De dranger kan afhankelijk van het detail op deurblad of kozijn worden gemonteerd. Neem de draairichting en de vrije ruimte langs de bovenzijde vooraf mee in de maatvoering. De witte RAL 9016-uitvoering past bij witte deuren en kozijnen waar de deurdranger zichtbaar blijft. De kleur verandert niets aan de werking, maar voorkomt dat het beslag als een donker technisch onderdeel boven de deur naar voren komt. Bij vervanging is het verstandig om eerst de bestaande boorpunten, de positie van de glijrail en de vrije ruimte bij de bovendorpel te vergelijken. Zo wordt duidelijk of deze uitvoering op dezelfde montagepositie past of dat het detail opnieuw moet worden uitgezet. Let ook op het hang- en sluitwerk van de deur. Een zwaar slot, tochtstrip of een deur die tegen een afdichting loopt, kan de sluitbeweging merkbaar veranderen. De sluitkracht wordt daarom pas definitief ingesteld wanneer al het beslag is gemonteerd en de deur vrij in het kozijn hangt. Voor dagelijks gebruik is vooral een gelijkmatige beweging belangrijk: de deur moet vanuit de laatste centimeters rustig in het slot vallen, zonder dat de sluiting hard aanslaat. Met een juiste afstelling blijft de deur bruikbaar voor een woning, kantoor of andere binnendeurtoepassing waar comfort en een nette afwerking samenkomen. Technisch overzicht KenmerkWaardeTypeTS 90 ImpulseSluitkrachtEN 3-4UitvoeringMet glijarmMontagepunten en technische controle * Controleer of de glijarm vrij langs deurblad en kozijn loopt. * Stem de sluitkracht af op het deurblad en het gekozen beslag. * Test de eindslag, zodat de deur sluit zonder hard dicht te vallen.Een deurdranger werkt pas goed wanneer deurblad, kozijn en beslag al correct zijn afgesteld. Controleer daarom na montage de volledige deurbeweging, de sluiting vanuit een kleine openingshoek en de eindslag. Kleine afstellingen maken het verschil tussen een deur die netjes sluit en een deur die onrustig terugveert of te hard in het slot valt.

Ts90 Impulse En3/4 W.9016Glijarm-deurdranger conform DIN EN 1154. Sluitkracht EN 3/4, geschikt voor algemene binnendeuren < 1100 mm. Sluitsnelheden via twee ventielen traploos instelbaar 160?- 15?en 15?- 0?. Voor montage aan de scharnierzijde, deurbladmontage (terugligging max.11 mm), kozijndorpelmontage (terugligging 0 mm), en voor montage aan de dagzijde, deurbladmontage (terugligging max.26 mm), kozijndorpelmontage (terugligging max.30 mm), bij de laatste is de deuropeningshoek beperkt tot ca. 95?). Geschikt voor DIN linkse en DIN rechtse deuren.
