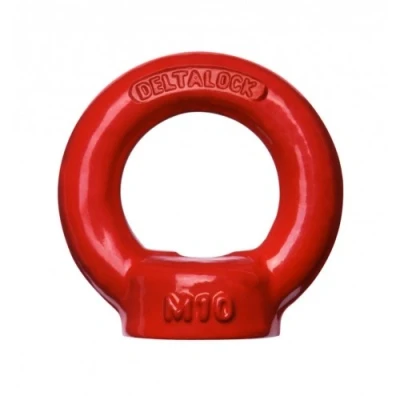

Delta Oogmoer M10

Delta Een oogmoer M10 is een soort oogbout, alleen in plaats van een bout zit er onder het oog een moer. Zo kunt u hijsgereedschap bevestigen aan een stevige ondergrond. Deze ringmoeren zijn gemaakt van Grade 80 staal. Delta Oogmoer Grade 80 – van draadeind naar hijspunt in een handomdraai Steekt er een draadeind, tapeind of bout uit je last? Dan heb je met een oogmoer zo een stevig hijspunt. Je draait de Delta grade 80 oogmoer erop, haakt je ketting of strop in het oog en je kunt hijsen. Geen gaten boren, geen lassen, gewoon vastdraaien. Sterker dan een standaard oogmoer Veel oogmoeren zijn gemaakt van gewoon staal. Deze oogmoer is gesmeed uit gelegeerd grade 80 staal en gehard. Daardoor kan hij bij dezelfde draadmaat een stuk meer gewicht hebben dan een standaard oogmoer. Dat geeft je extra zekerheid, of de mogelijkheid om met een kleinere maat te werken. De oogmoer is er van M6 voor lichte onderdelen tot M48 voor lasten tot 32 ton. Let op de hoek Hoeveel een oogmoer kan dragen, hangt af van hoe je eraan trekt. Recht omhoog kan het meest. Trek je schuin of zijwaarts, bijvoorbeeld omdat je met twee of vier kettingen hijst, dan mag je minder gewicht hijsen. In de tabel zie je per maat hoeveel de oogmoer kan hebben recht omhoog (0°) en zijwaarts (90°), en met hoeveel kracht je hem vastdraait. Trek altijd in de richting van het oog, nooit dwars erop. Werklast per hoek Artikelnummer Draadmaat Werklast 0° (t) Werklast 90° (t) Draaikracht (Nm) YE.8.030.06 M6 0,400 0,150 10-15 YE.8.030.08 M8 0,800 0,400 10-15 YE.8.030.10 M10 1,000 0,400 10-15 YE.8.030.12 M12 2,000 0,750 10-15 YE.8.030.16 M16 4,000 1,500 20-30 YE.8.030.20 M20 6,000 2,300 50-70 YE.8.030.24 M24 8,000 3,200 130-160 YE.8.030.30 M30 12,000 4,500 200-250 YE.8.030.36 M36 16,000 7,000 280-400 YE.8.030.42 M42 24,000 9,000 500-650 YE.8.030.48 M48 32,000 12,000 500-650 Waar gebruik je hem voor? De oogmoer is handig voor het hijsen van betonelementen met ingestorte draadeinden, machines en frames met tapeinden, stalen constructies, ankers en alle andere lasten met een uitstekende schroefdraad. Je ziet hem in de bouw, betonindustrie, staalbouw, machinebouw en bij montagebedrijven. Kenmerken Op een draadeind, tapeind of bout te draaien Geen boren of lassen nodig Sterke grade 80 kwaliteit, gesmeed en gehard Meer werklast dan een standaard oogmoer Van M6 tot en met M48, tot 32 ton werklast Duidelijk gemarkeerd met werklast en draadmaat Met CE-markering en conformiteitsverklaring Tips voor veilig gebruik Draai de oogmoer helemaal vast met de draaikracht uit de tabel, zodat hij plat op de last ligt en de draad over de hele hoogte van de moer pakt. Zorg dat het draadeind zelf sterk genoeg is voor het gewicht. Trek alleen in de richting van het oog en houd rekening met de lagere werklast bij zijwaarts hijsen. Kijk voor gebruik of de oogmoer en de schroefdraad niet beschadigd zijn, en laat hem eens per jaar keuren.
