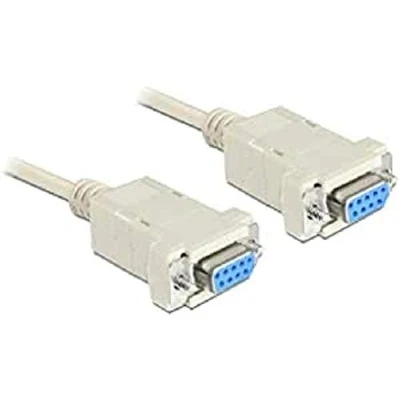

DeLOCK Nullmodemkabel DB-9 Vrouwelijk - Vrouwelijk 1,8 m Grijs

Met de premium seriële RS-232 null modemkabel, uitgerust met 9-pins SUB-D connectoren, kunt u eenvoudig een kruisverbinding maken tussen twee computers of apparaten die zijn voorzien van RS-232 poorten. Deze kabel is ideaal voor directe communicatie tussen twee hosts, waardoor het mogelijk is om gegevens uit te wisselen zonder dat er een centrale host of apparaat nodig is.

Kenmerken van de SUB-D Connectoren

De SUB-D connectoren, ook wel bekend als D-Sub of D-Subminiatuur, zijn veelvoorkomende stekkerverbindingen die voornamelijk in de computertechnologie worden gebruikt. Ondanks dat de naam 'miniatuur' eens toepasselijk was, zijn deze connectors vandaag de dag vrij groot. Het nummeringssysteem van SUB-D connectoren begint altijd met de letter 'D', gevolgd door de code die overeenkomt met het aantal pinnen. Er zijn varianten beschikbaar met 9 (E), 15 (A), 25 (B), 37 (C) en 50 (D) pinnen. De aanduiding 'M' staat voor Male (mannelijk) en 'F' voor Female (vrouwelijk).

Werking van de RS-232 Nullmodem Kabel

Een nullmodem kabel is ontworpen om de communicatie tussen twee apparaten mogelijk te maken zonder tussenkomst van een externe host. Bij deze kabel zijn de draden zo aangesloten dat pinnen 2 en 3 gekoppeld zijn aan de respectieve connectoren, waardoor twee computers direct met elkaar kunnen communiceren. De pinout (pin toewijzing) voor deze RS-232 nullmodem kabel is als volgt:

• Pin 1 tot 5 (boven, van links naar rechts):
• 1+6:4 = DTR > DCD + DSR
• 2:3 = Rx < Tx
• 3:2 = Tx > Rx
• 4:1+6 = DCD + DSR < DTR
• 5:5 = Signal ground

• Pin 6 tot 9 (onder, van links naar rechts):
• 6+1:4 = DTR > DCD + DSR
• 7:8 = RTS > CTS
• 8:7 = CTS < RTS

Toepassingen

Deze seriële kabel is volledig geschakeld en kan worden gebruikt voor diverse toepassingen, waaronder modemconnecties, printers, meetapparatuur, converters, RS-232 hubs en patchpanelen. Dankzij de hoogwaardige afwerking en de robuuste constructie met gegoten connectoren, is deze kabel betrouwbaar en duurzaam, wat hem perfect maakt voor dagelijks gebruik en professionele omgevingen.

Met een lengte van 1,8 meter biedt deze Delock nullmodem kabel voldoende flexibiliteit om apparaten op verschillende afstanden met elkaar te verbinden. Dankzij de gebruiksvriendelijke interface en de betrouwbare prestaties is deze kabel een uitstekende keuze voor zowel hobbyisten als professionals die behoefte hebben aan een robuuste en efficiënte manier van gegevensoverdracht.
