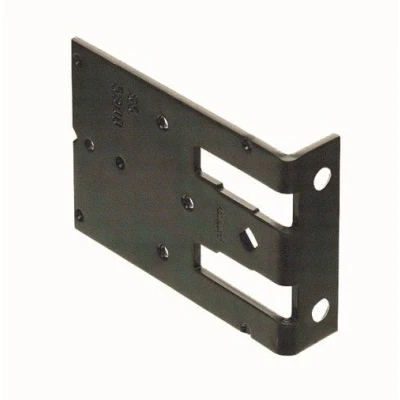

Blum aanslagmal voor montageplaten

De Blum aanslagmal is een handige tool voor het aftekenen van de positie van de Blum montageplaatjes. Geschikt voor zowel rechte als kruismontageplaten, biedt de mal een patroon dat precies overeenkomt met de benodigde boorgaten. Bij rechte montageplaten is 20 mm afstand van kant tot eerste schroefgat, bij kruismontageplaten 37 mm. De mal kan eenvoudig de positie van de montageplaatjes overnemen op de zijwand van de kast wanneer het scharnier op de deur bevestigd is, waardoor een correcte passing en snelle montage gegarandeerd zijn. De aanslaghoek dient als sjabloon voor het nauwkeurig voorboren van bevestigingsposities en maakt reproduceerbare resultaten mogelijk bij seriemontage. De mal is geschikt voor verschillende systemen en toepassingen in deuren en scharnieren, en ondersteunt een efficiënte overdracht van maatlijnen voor precieze plaatsing.

Toepassing en werking

De mal kan worden ingezet voor rechte montageplaatjes en kruismontageplaatjes. Bij een deur met voorliggende situatie is de positie van de montageplaatjes eenvoudig over te brengen op de kastzijwand nadat het scharnier is gemonteerd. Bij inliggende deuren tel je de deur­dikte op bij de afstand vanaf de kant tot het eerste schroefgat (20 mm of 37 mm, afhankelijk van de montageplaat). Het patroon in de mal komt overeen met de benodigde boorgaten, waardoor nauwkeurig en snel gewerkt kan worden. De aanslaghoek fungeert als sjabloon voor het nauwkeurig voorboren van bevestigingsposities van beugels en scharnieradapterplaten en maakt reproduceerbare resultaten mogelijk voor seriemontage.

• Geschikt voor rechte bases en kruisbases

• Toepassingen: AVENTOS HF, HK, HK-S en HK-XS, CLIP Top BLUMOTION, CLIP Top en MODUL

• Het boorsjabloon zorgt voor nauwkeurige werkzaamheden aan deuren, gevels en scharnieren

• Overdracht van deurmaat naar corpus mogelijk

• Reproduceerbare maatlijnen voor efficiënte montage

Technische kenmerken

• Gemaakt van robuust staal met zwarte verzinking
• Hoge vormstabiliteit en corrosiebescherming
• Positioneringshulp voor gecontroleerd werken aan scharnieren
• Meetinstrument voor hoge reproduceerbaarheid
