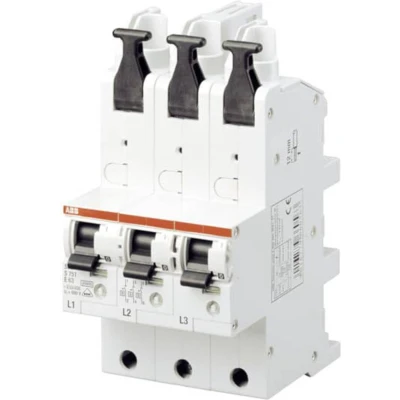

ABB 2CDS781001R4252 S751/3 E25 Hoofdleidingsveiligheidsschakelaar 3 polig

De S750-serie selectieve hoofdzekeringautomaten biedt een veelzijdige oplossing voor beveiliging en scheiding in laagspanningsnetten. Dit 3-polige model is gecertificeerd als spanningsonafhankelijke selectieve hoofdleidingbeveiligingsschakelaar volgens DIN VDE 0641-21 en is ontworpen voor montage op een 4- of 5-polig verzamelrailsysteem van 40 mm. Daarnaast kan de onderste klem direct gevoed worden met maximaal 50 mm² bedrading en max. 63 A op het railsysteem. Het apparaat biedt een geïntegreerde blokkeringsmogelijkheid die gelijktijdige blokkering van alle drie de polen van een draaistroomvoeding mogelijk maakt. De blokkeerschuif vergrendelt in AAN- of UIT-stand en kan beveiligd worden met een hangslot, draadverzegeling of kabelbinder. Het toestel wordt gekenmerkt door een E-uitschakelkarakteristiek en is geschikt voor gebruik als scheidingsvoorziening op de meterplaats of in hoofdverdeelsituaties ter bescherming van verdeelstroomkringen. Primair gericht op hoge beschikbaarheid van installaties.

Technische kenmerken

• Aantal polen: 3
• Uitschakelkarakteristiek: E
• Nominale stroom: 25 A
• Nominale spanning: 230 V
• Isolatie nominale spanning I: 690 V
• Montage: direct op 4- of 5-polig verzamelrailsysteem (40 mm)
• Invoer mogelijk tot max. 50 mm² en max. 63 A
• Geïntegreerde blokkeerschuif met AAN/UIT
• Vergrendelbaar met hangslot, draadverzegeling of kabelbinder
• Geclassificeerd als SHU volgens DIN VDE 0641-21
